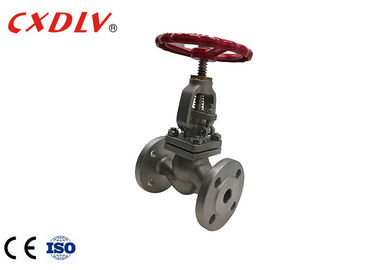

Robinet d'arrêt sphérique actionné par manuel à flasque de l'arrêt PN16 de connexion d'extrémité
Détails sur le produit:
| Lieu d'origine: | Zhejiang, Chine |
| Nom de marque: | CXDLV |
| Certification: | ISO9001/CE |
| Numéro de modèle: | J41W-16P/R, 25P/R, 40P/R |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | Négociable |
| Délai de livraison: | 7-30 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
|
Détail Infomation |
|||
| Matériel de corps: | CFM8/CF8/CF3M/CF3 | Taille: | DN15~DN300 |
|---|---|---|---|
| Standard: | Gigaoctet | Matériel de joint: | PTFE |
| La température fonctionnante: | ≤200℃ | Disque: | CFM8/CF8/CF3M/CF3 |
| Position: | Horizontal/verticale | Pression: | 1.6MPa |
| Milieu de fonctionnement: | Pétrole, gaz, l'eau | ||
| Mettre en évidence: | robinet d'arrêt sphérique en hausse de tige,arrêtez le robinet d'arrêt sphérique |
||
Description de produit
Manuel à flasque du robinet d'arrêt sphérique d'arrêt de connexion d'extrémité PN16 actionné
Caractéristiques
- Norme de conception : GB/T2224-2005
- Inspection et essai : JB/T9092-1999
- Face à face : GB/T12221-2005
- Vérificateur de pression : GB/T13927-1992
Application
Les robinets d'arrêt sphériques sont une valve fortement commune dans l'industrie de transformation. Ils soient employés pour des applications "Marche/Arrêt", mais sont généralement employés pour des applications de étranglement précises. Les robinets d'arrêt sphériques ont une plus grande chute de pression à travers la valve puis autre de valves. Cette chute de pression se produit, en raison d'un tour de 90 degrés, le processus doit traverser dans la valve.
Les robinets d'arrêt sphériques contiennent quelques pièces mobiles telles que le disque, la tige de valve, et la roue de main. La tige relie la roue de main et le disque. Elle est filetée et des ajustements dans les fils sur le capot de valve. L'emplacement du disque de valve par rapport au siège de valve, permet ou limite l'écoulement. La direction du fluide traversent la valve changera plusieurs fois, qui augmente la chute de pression à travers la valve. Dans la plupart des cas, des robinets d'arrêt sphériques sont installés avec une verticale de tige, et le courant liquide à haute pression relié au côté de tuyau au-dessous du disque. Ceci permet au disque de disperser également l'écoulement de fluide.
| DN | L | D | D1 | D2 | b | Z-φd | H | D0 |
| 80 | 310 | 200 | 160 | 132 | 22 | 8-20 | 327 | 250 |
| 100 | 350 | 220 | 180 | 155 | 22 | 8-22 | 384 | 250 |
Caractéristique
1. Structure simple, fabrication commode et entretien.
2. il n'est pas facile porter visage de scellage et abrasion.
3. bonne représentation de scellage, petit frottement entre les surfaces d'étanchéité et la longue durée de vie.
4. Le voyage de disque est petit quand ouverture et fermeture de valve, taille inférieure que la soupape à vanne, appropriée en tant qu'un milieu pour découper ou utilisation réglementaire et étranglante.
Package&Delivery
Détails d'emballage : Nous choisissons des cas en bois appropriés selon différentes valves et arrangeons des travailleurs qualifiés pour emballer en cas de contusion. L'expéditeur coopéré à long terme réservera l'espace, des coutumes claires et le transport pour nous sans tarder. Il y a trois manières pour le transport, par la mer, par avion et par chemin de fer. Nous nous chargerons du transport selon les besoins des clients.
Détails de la livraison : selon l'ordre, 7~60days
FAQ
Q : Est-vous société commerciale ou le fabricant ?
A : Nous sommes une usine.
Q : De quelle longueur est-il votre délai de livraison ?
A : Selon l'ordre, 7~60days.
Q : Fournissez-vous des échantillons ? est-il libre ou supplémentaire ?
A : Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.
Q : Quelles sont vos conditions de paiement ?
A : Payment=1000USD<>, 30% T/T à l'avance, équilibre avant expédition.
