Détails sur le produit:
Conditions de paiement et expédition:
|
Matériel de corps: | CF8, CF8M, CF3, CF3M, WCB | Standard: | JIS |
---|---|---|---|
Taille: | DN500~DN250 | La température: | -196°C~650°C |
JOINT: | Joint en métal | Pression: | JIS10KJIS |
Surligner: | Soupape à vanne de solides solubles,soupape à vanne posée par métal |

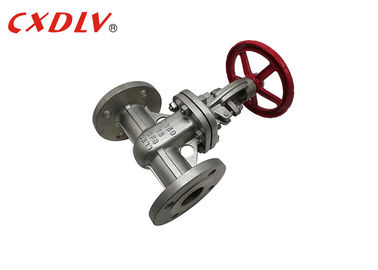

Soupape à vanne fini de bride d'acier inoxydable d'OEM avec le volant de commande CF8 CF8M
Caractéristiques
Normes applicables :
- DIMENSION FACE À FACE : JIS B2002
- DIMENSION DE BRIDE D'EXTRÉMITÉ : JIS B2212-B213
- DESING : ASME B16.34, API608
- ESSAI : JIS B2003, API6D
Classe de grandeur :
- DN15~DN250
Estimation de pression :
- JIS10K
Température ambiante :
- -29°C~185°C
Application
La soupape à vanne est une valve que le plat de valve déplace le long de la direction verticale dans la canalisation. Elle peut également être transformée en porte qui peut produire un peu de déformation pour améliorer sa possibilité de traitement et pour compenser la déviation de l'angle de surface d'étanchéité pendant le processus de usinage. Le conseil s'appelle un volet résilient. Quand la soupape à vanne est fermée, la surface d'étanchéité peut être scellée seulement par la pression moyenne, c.-à-d., la surface d'étanchéité de la RAM est pressée contre le siège de valve de l'autre côté par la pression moyenne d'assurer le cachetage de la surface d'étanchéité, qui est à obturation automatique. La plupart des soupapes à vanne sont forcées pour sceller, c.-à-d., quand la valve est fermée, la force externe est forcée pour presser la porte au siège de valve pour assurer le cachetage de la surface d'étanchéité.
DN | L | D | D1 | D2 | FB | z-φd | H |
50 | 178 | 155 | 120 | 96 | 16 | 4-19 | 320 |
80 | 203 | 185 | 150 | 126 | 18 | 8-19 | 390 |
150 | 267 | 280 | 240 | 212 | 22 | 8-23 | 674 |
Entrez en contact svp pour d'autres tailles. |
Caractéristique
1. Taille élevée, longue ouverture et heure exacte. L'ouverture et la course fermante du volet est grande, et la baisse est exécutée par la vis.
2. Il n'est pas facile produire le phénomène de coup de bélier. La raison est que le temps d'arrêt est long.
3. Le milieu peut entrer dans n'importe quelle direction des deux côtés, il est facile installer que. Les canaux de soupape à vanne sont symétriques des deux côtés.
Sélection modèle
Soupape à vanne
Standard | Norme ANSI | Gigaoctet | JIS | DIN |
Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Valve Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB |
