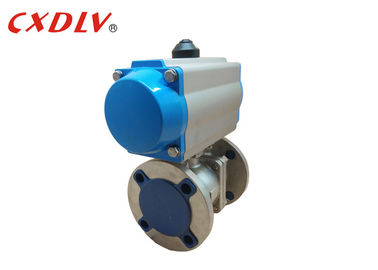

Soupape de commande actionnée pneumatique industrielle de l'eau du robinet à tournant sphérique de bride solides solubles WCB rotatoire
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q641F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/mon |
|
Détail Infomation |
|||
| Matériau du corps: | CF8 | Matériau du siège: | ptfe |
|---|---|---|---|
| Puissance: | déclencheur de retour de ressort | Connexion: | Double bride |
| Taille de valve: | 1/2 " ~8" | Milieu: | Gaz de pétrole de l'eau |
| Mettre en évidence: | double valve pneumatique temporaire,valve actionnée pneumatique |
||
Description de produit
Soupape de commande actionnée pneumatique industrielle de l'eau du robinet à tournant sphérique de bride solides solubles WCB rotatoire
Caractéristiques
- Le support et le pignon conçoivent l'actionneur pneumatique de quart de tour rotatoire
- Double version de retour d'action ou de ressort
- Interfaces d'ISO5211, de DIN3337 et de Namur pour le support facile à la valve, boîte de commutateur de limite et positionneur
- Approprié à l'application d'intérieur et extérieure
- Serrez à la clé dynamométrique la sortie de 3Nm à 13,024Nm (version du DA) et à 4Nm à 6,584Nm (la version de SR)
- Logement d'alliage d'aluminium avec le pignon nickelé
- Angle 90° de voyage avec l'ajustement d'arrêt de voyage du ± 5℃
- Pression de fonctionnement de la barre 2 jusqu'à la barre 8 à la température de -20℃ à +80℃
Avantage
1. Facile à utiliser, ouvrez-vous et fermez-vous rapidement, de grand ouvert à complètement tant que 90° tourné, facile à commander au-dessus de longues distances.
2. l'entretien est commode, le robinet à tournant sphérique est simple en structure, la bague d'étoupage est généralement en activité, et il est commode de démonter et remplacer.
3. Si entièrement ouvert ou entièrement fermé, la surface d'étanchéité de la boule et le siège de valve est isolé dans le milieu. Quand le milieu passe, il ne causera pas l'érosion de la surface d'étanchéité de la valve.
Données techniques
Double actionneur pneumatique temporaire ordre numéro.
| Double Action |
Modelez l'aucun | Serrez à la clé dynamométrique (5.5Bar) |
| ACTE 042D | 8.4Nm | |
| ACTE 050D | 18.3Nm | |
| ACTE 063D | 32.2Nm | |
| ACTE 075D | 64Nm | |
| ACTE 090D | 101Nm | |
| ACTE 100D | 146Nm | |
| ACTE 115D | 236Nm | |
| ACTE 125D | 305Nm | |
| ACTE 145D | 478Nm | |
| ACTE 160D | 624Nm | |
| ACTE 190D | 1185Nm | |
| ACTE 210D | 1447Nm | |
| ACTE 240D | 2126Nm | |
| ACTE 270D | 3229Nm | |
| ACTE 300D | 4197Nm | |
| ACTE 350D | 6283Nm | |
| ACTE 400D | 8953Nm |
Paramètre de robinet à tournant sphérique (DN15~DN200)
| PN (MPA) | DN | L | φE | φB | φC | T | f | N-φh | H |
| 1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Accessoires qui peuvent employer avec ce robinet à tournant sphérique
Indicateur "Marche/Arrêt"
Vanne électromagnétique standard de Namur dans tout standard
Positionneur pneumatique et Électrique-pneumatique de valve
Dépassement manuel de Declutchable
Commutateurs de limite pour l'indication "Marche/Arrêt" au panneau
Filtre + combinaison de régulateur avec l'indicateur de pression
Plus de sélection
| Standard | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Valve Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Déclencheur | 1) (Retour de ressort) 2) double action à simple effet | |||
| Accessoires | 1) Filtre de la vanne électromagnétique du commutateur de limite 2) 3) 4)Positionneur | |||
