Détails sur le produit:
Conditions de paiement et expédition:
|
Matériau du corps: | CF8 | Matériau du siège: | ptfe |
---|---|---|---|
Puissance: | Double action | Connexion: | Double bride |
Pression: | PN16 | Structure de valve: | 2 pièces |
Surligner: | double valve pneumatique temporaire,valve actionnée pneumatique |

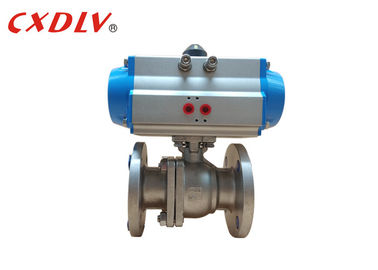

Double DIN agissant 2 extrémités de bride des valves pneumatiques DN50 d'acier inoxydable de manière
Caractéristiques
Avantage
1. Dimension compacte et construction légère
2. Représentation fiable et durable
3. De bâti « croisé » de norme « dans la valve de ligne » ou aux configurations de déclencheur
4. La conception de Ressort-retour adapte à l'alimentation en air aussi bas que 50 livres par pouce carré
5. Équilibre externe d'acier inoxydable et joints circulaires de FKM standard
6. La tige de valve directe couplant à l'axe de déclencheur réduit au minimum le contrecoup
7. Norme de priorité manuelle
Données techniques
Double actionneur pneumatique temporaire ordre numéro.
Double Action |
Modelez l'aucun | Serrez à la clé dynamométrique (5.5Bar) |
ACTE 042D | 8.4Nm | |
ACTE 050D | 18.3Nm | |
ACTE 063D | 32.2Nm | |
ACTE 075D | 64Nm | |
ACTE 090D | 101Nm | |
ACTE 100D | 146Nm | |
ACTE 115D | 236Nm | |
ACTE 125D | 305Nm | |
ACTE 145D | 478Nm | |
ACTE 160D | 624Nm | |
ACTE 190D | 1185Nm | |
ACTE 210D | 1447Nm | |
ACTE 240D | 2126Nm | |
ACTE 270D | 3229Nm | |
ACTE 300D | 4197Nm | |
ACTE 350D | 6283Nm | |
ACTE 400D | 8953Nm |
Paramètre de robinet à tournant sphérique DIN PN16 (DN15~DN200)
PN (MPA) | DN | L | φE | φB | φC | T | f |
1,6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 |
Accessoires qui peuvent employer avec ce robinet à tournant sphérique
Indicateur "Marche/Arrêt"
Vanne électromagnétique standard de Namur dans tout standard
Positionneur pneumatique et Électrique-pneumatique de valve
Dépassement manuel de Declutchable
Commutateurs de limite pour l'indication "Marche/Arrêt" au panneau
Filtre + combinaison de régulateur avec l'indicateur de pression
Plus de sélection
Standard | Norme ANSI | Gigaoctet | JIS | DIN |
Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Valve Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Déclencheur | 1) (Retour de ressort) 2) double action à simple effet | |||
Accessoires | 1) Filtre de la vanne électromagnétique du commutateur de limite 2) 3) 4)Positionneur |
