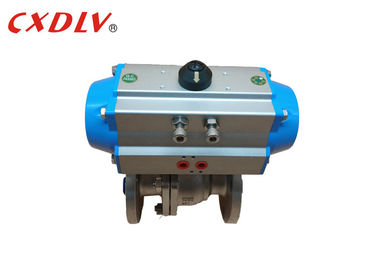

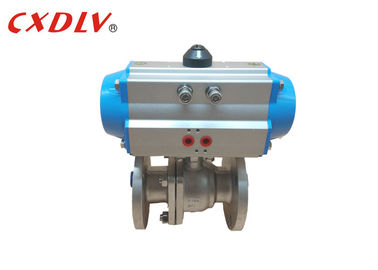

Robinet à tournant sphérique actionné pneumatique de plein air de port de SS316 2PC Q641F JIS10K 50A
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q641F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/mon |
|
Détail Infomation |
|||
| Matériau: | SS316 | Matériau du siège: | ptfe |
|---|---|---|---|
| Puissance: | déclencheur de retour de ressort | Pression: | 10K 20K |
| Taille de valve: | 15A~200A | Milieu: | Gaz de pétrole de l'eau |
| Mettre en évidence: | double valve pneumatique temporaire,valve actionnée pneumatique |
||
Description de produit
Robinet à tournant sphérique actionné pneumatique de plein air de port de SS316 2PC Q641F JIS10K 50A
Caractéristiques
- Le support et le pignon conçoivent l'actionneur pneumatique de quart de tour rotatoire
- Double version de retour d'action ou de ressort
- Interfaces d'ISO5211, de DIN3337 et de Namur pour le support facile à la valve, boîte de commutateur de limite et positionneur
- Approprié à l'application d'intérieur et extérieure
- Serrez à la clé dynamométrique la sortie de 3Nm à 13,024Nm (version du DA) et à 4Nm à 6,584Nm (la version de SR)
- Logement d'alliage d'aluminium avec le pignon nickelé
- Angle 90° de voyage avec l'ajustement d'arrêt de voyage du ± 5℃
- Pression de fonctionnement de la barre 2 jusqu'à la barre 8 à la température de -20℃ à +80℃
Avantage
1. Dimension compacte et construction légère
2. Représentation fiable et durable
3. De bâti « croisé » de norme « dans la valve de ligne » ou aux configurations de déclencheur
4. La conception de Ressort-retour adapte à l'alimentation en air aussi bas que 50 livres par pouce carré
5. Équilibre externe d'acier inoxydable et joints circulaires de FKM standard
6. La tige de valve directe couplant à l'axe de déclencheur réduit au minimum le contrecoup
7. Norme de priorité manuelle
Données techniques
Actionneur pneumatique à simple effet ordre numéro.
| Modelez l'aucun | Serrez à la clé dynamométrique (6Bar) | |
| Ouvrez-vous | Fermez-vous | |
| ACTE 050S | 13.2Nm | 6.7Nm |
| ACTE 063S | 24.1Nm | 11.1Nm |
| ACTE 075S | 47.7Nm | 22.1Nm |
| ACTE 090S | 73.1Nm | 36.7Nm |
| ACTE 100S | 109Nm | 50.7Nm |
| ACTE 115S | 176Nm | 82Nm |
| ACTE 125S | 227Nm | 105Nm |
| ACTE 145S | 357Nm | 165Nm |
| ACTE 160S | 456Nm | 224Nm |
| ACTE 190S | 871Nm | 379Nm |
| ACTE 210S | 1000Nm | 521Nm |
| ACTE 240S | 1423Nm | 721Nm |
| ACTE 270S | 2345Nm | 1060Nm |
| ACTE 300S | 2956Nm | 1460Nm |
| ACTE 350S | 4247Nm | 2346Nm |
| ACTE 400S | 6559Nm | 2624Nm |
Paramètre standard de robinet à tournant sphérique de JIS (15A~200A)
| Pression | Taille | φD | L | φE | φB | φC | T |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 |
Accessoires qui peuvent employer avec ce robinet à tournant sphérique
Indicateur "Marche/Arrêt"
Vanne électromagnétique standard de Namur dans tout standard
Positionneur pneumatique et Électrique-pneumatique de valve
Dépassement manuel de Declutchable
Commutateurs de limite pour l'indication "Marche/Arrêt" au panneau
Filtre + combinaison de régulateur avec l'indicateur de pression
Plus de sélection
| Standard | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Valve Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Déclencheur | 1) (Retour de ressort) 2) double action à simple effet | |||
| Accessoires | 1) Filtre de la vanne électromagnétique du commutateur de limite 2) 3) 4)Positionneur | |||
