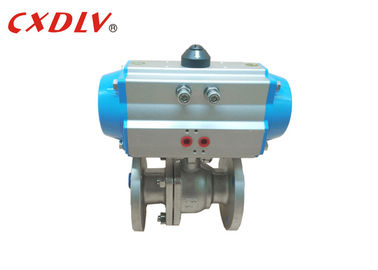

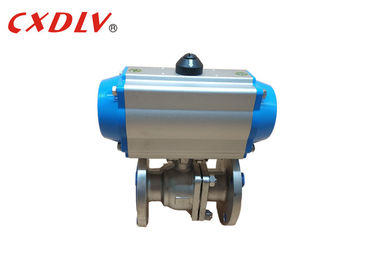

Soupape de commande actionnée pneumatique de robinet à tournant sphérique de double bride temporaire 150LB
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q641F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/mon |
|
Détail Infomation |
|||
| Matériau du corps: | CF8 | Matériau du siège: | ptfe |
|---|---|---|---|
| Puissance: | déclencheur de retour de ressort | Connexion: | Double bride |
| Taille de valve: | 1/2 " ~8" | Milieu: | Gaz de pétrole de l'eau |
| Mettre en évidence: | double valve pneumatique temporaire,robinet à tournant sphérique actionné pneumatique |
||
Description de produit
Soupape de commande actionnée pneumatique de robinet à tournant sphérique de double bride temporaire 150LB
Caractéristiques
- Le support et le pignon conçoivent l'actionneur pneumatique de quart de tour rotatoire
- Double version de retour d'action ou de ressort
- Interfaces d'ISO5211, de DIN3337 et de Namur pour le support facile à la valve, boîte de commutateur de limite et positionneur
- Approprié à l'application d'intérieur et extérieure
- Serrez à la clé dynamométrique la sortie de 3Nm à 13,024Nm (version du DA) et à 4Nm à 6,584Nm (la version de SR)
- Logement d'alliage d'aluminium avec le pignon nickelé
- Angle 90° de voyage avec l'ajustement d'arrêt de voyage du ± 5℃
- Pression de fonctionnement de la barre 2 jusqu'à la barre 8 à la température de -20℃ à +80℃
Avantage
1. Dimension compacte et construction légère
2. Représentation fiable et durable
3. De bâti « croisé » de norme « dans la valve de ligne » ou aux configurations de déclencheur
4. La conception de Ressort-retour adapte à l'alimentation en air aussi bas que 50 livres par pouce carré
5. Équilibre externe d'acier inoxydable et joints circulaires de FKM standard
6. La tige de valve directe couplant à l'axe de déclencheur réduit au minimum le contrecoup
7. Norme de priorité manuelle
Données techniques
Double actionneur pneumatique temporaire ordre numéro.
| Double Action |
Modelez l'aucun | Serrez à la clé dynamométrique (5.5Bar) |
| ACTE 042D | 8.4Nm | |
| ACTE 050D | 18.3Nm | |
| ACTE 063D | 32.2Nm | |
| ACTE 075D | 64Nm | |
| ACTE 090D | 101Nm | |
| ACTE 100D | 146Nm | |
| ACTE 115D | 236Nm | |
| ACTE 125D | 305Nm | |
| ACTE 145D | 478Nm | |
| ACTE 160D | 624Nm | |
| ACTE 190D | 1185Nm | |
| ACTE 210D | 1447Nm | |
| ACTE 240D | 2126Nm | |
| ACTE 270D | 3229Nm | |
| ACTE 300D | 4197Nm | |
| ACTE 350D | 6283Nm | |
| ACTE 400D | 8953Nm |
paramètre de robinet à tournant sphérique 150LB (1/2 " ~8")
| Pression | Taille | φD | L | φE | φB | φC | T | f |
| Class150 | 1/2 » | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
| 1 1/2 » | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 |
Accessoires qui peuvent employer avec ce robinet à tournant sphérique
Indicateur "Marche/Arrêt"
Vanne électromagnétique standard de Namur dans tout standard
Positionneur pneumatique et Électrique-pneumatique de valve
Dépassement manuel de Declutchable
Commutateurs de limite pour l'indication "Marche/Arrêt" au panneau
Filtre + combinaison de régulateur avec l'indicateur de pression
Plus de sélection
| Standard | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Valve Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Déclencheur | 1) (Retour de ressort) 2) double action à simple effet | |||
| Accessoires | 1) Filtre de la vanne électromagnétique du commutateur de limite 2) 3) 4)Positionneur | |||
