Détails sur le produit:
Conditions de paiement et expédition:
|
Matériau du corps: | CF8 | Matériau du siège: | ptfe |
---|---|---|---|
Puissance: | déclencheur de retour de ressort | Connexion: | Double bride |
Taille de valve: | 1/2 " ~8" | Milieu: | Gaz de pétrole de l'eau |
Surligner: | double valve pneumatique temporaire,valve actionnée pneumatique |

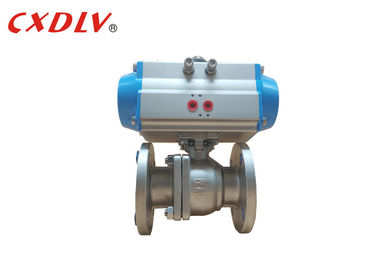

La bride de rf jaillit le robinet à tournant sphérique actionné pneumatique 12pcs avec le dépassement manuel
Caractéristiques
Avantage
1. Dimension compacte et construction légère
2. Représentation fiable et durable
3. De bâti « croisé » de norme « dans la valve de ligne » ou aux configurations de déclencheur
4. La conception de Ressort-retour adapte à l'alimentation en air aussi bas que 50 livres par pouce carré
5. Équilibre externe d'acier inoxydable et joints circulaires de FKM standard
6. La tige de valve directe couplant à l'axe de déclencheur réduit au minimum le contrecoup
7. Norme de priorité manuelle
Données techniques
Actionneur pneumatique à simple effet ordre numéro.
Modelez l'aucun | Serrez à la clé dynamométrique (6Bar) | |
Ouvrez-vous | Fermez-vous | |
ACTE 050S | 13.2Nm | 6.7Nm |
ACTE 063S | 24.1Nm | 11.1Nm |
ACTE 075S | 47.7Nm | 22.1Nm |
ACTE 090S | 73.1Nm | 36.7Nm |
ACTE 100S | 109Nm | 50.7Nm |
ACTE 115S | 176Nm | 82Nm |
ACTE 125S | 227Nm | 105Nm |
ACTE 145S | 357Nm | 165Nm |
ACTE 160S | 456Nm | 224Nm |
ACTE 190S | 871Nm | 379Nm |
ACTE 210S | 1000Nm | 521Nm |
ACTE 240S | 1423Nm | 721Nm |
ACTE 270S | 2345Nm | 1060Nm |
ACTE 300S | 2956Nm | 1460Nm |
ACTE 350S | 4247Nm | 2346Nm |
ACTE 400S | 6559Nm | 2624Nm |
Paramètre de robinet à tournant sphérique (DN15~DN200)
PN (MPA) | DN | L | φE | φB | φC | T | f | N-φh | H |
1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Accessoires qui peuvent employer avec ce robinet à tournant sphérique
Indicateur "Marche/Arrêt"
Vanne électromagnétique standard de Namur dans tout standard
Positionneur pneumatique et Électrique-pneumatique de valve
Dépassement manuel de Declutchable
Commutateurs de limite pour l'indication "Marche/Arrêt" au panneau
Filtre + combinaison de régulateur avec l'indicateur de pression
Plus de sélection
Standard | Norme ANSI | Gigaoctet | JIS | DIN |
Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Valve Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Déclencheur | 1) (Retour de ressort) 2) double action à simple effet | |||
Accessoires | 1) Filtre de la vanne électromagnétique du commutateur de limite 2) 3) 4)Positionneur |
