Détails sur le produit:
Conditions de paiement et expédition:
|
Matériau du corps: | En acier inoxydable | Matériau du siège: | ptfe |
---|---|---|---|
Puissance: | déclencheur de retour de ressort | Connexion: | BSP/BSPT/NPT |
Taille: | 1/2 " ~8" | Milieu: | Gaz de pétrole de l'eau |
Surligner: | robinet à tournant sphérique actionné pneumatique,valve actionnée pneumatique |

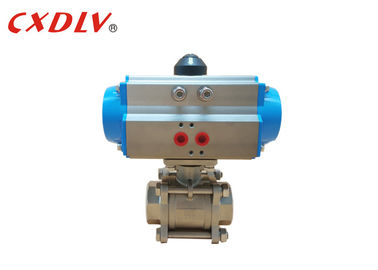

Valve pneumatique de port de robinet à tournant sphérique de retour de ressort d'acier inoxydable d'OEM pleine
Caractéristiques
Un actionneur pneumatique se compose principalement d'un piston ou d'un diaphragme qui développe la puissance motrice. Il maintient l'air dans la partie supérieure du cylindre, permettant la pression atmosphérique de forcer le diaphragme ou le piston pour déplacer la tige de valve ou pour tourner l'élément de contrôle de valve.
Les valves exigent peu de pression de fonctionner et habituellement double ou de tripler la force d'entrée. Plus la taille du piston est grande, plus la pression de sortie peut être grande. Avoir un plus grand piston peut également être bon si l'alimentation en air est basse, permettant les mêmes forces avec moins d'entrée. Ces pressions sont assez grandes pour écraser des objets dans le tuyau. Sur l'entrée du kPa 100, vous pourriez soulever une petite voiture (vers le haut de 1 000 livres) facilement, et c'est seulement une valve pneumatique de base et petite. Cependant, les forces en résultant exigées de la tige seraient trop grandes et feraient échouer la tige de valve.
Cette pression est transférée à la tige de valve, qui est reliée à la prise de valve (voir la vanne à robinet), la vanne papillon etc. des forces que plus importantes sont exigées dans les canalisations à haute pression ou hautes d'écoulement pour permettre à la valve de surmonter ces forces, et lui permet de déplacer les pièces mobiles de valves pour commander l'écoulement de la matière à l'intérieur.
L'entrée de valves est le « signal de commande. » Ceci peut venir d'un grand choix d'appareils de mesure, et chaque pression différente est une différent de point de consigne pour une valve. Un signal standard typique est le kPa 20-100. Par exemple, une valve pourrait commander la pression dans un navire qui a une sortie constante, et un apport divers (varié par le déclencheur et la valve). Un transmetteur de pression surveillera la pression dans le navire et transmettra un signal du kPa 20-100. 20 moyens de kPa là n'est aucune pression, 100 moyens de kPa là est pression de gamme complète (peut être varié par les points de calibrage d'émetteurs). Pendant que la pression monte dans le navire, la sortie de l'émetteur monte, cette augmentation de pression est envoyée à la valve, qui fait frotter la valve vers le bas, et commence à fermer la valve, écoulement décroissant dans le navire, réduisant la pression dans le navire en tant que surpression est évacuée par l'écoulement de sortie. Ceci s'appelle un processus à action directe.
Avantage
1. Dimension compacte et construction légère
2. Représentation fiable et durable
3. De bâti « croisé » de norme « dans la valve de ligne » ou aux configurations de déclencheur
4. La conception de Ressort-retour adapte à l'alimentation en air aussi bas que 50 livres par pouce carré
5. Équilibre externe d'acier inoxydable et joints circulaires de FKM standard
6. La tige de valve directe couplant à l'axe de déclencheur réduit au minimum le contrecoup
7. Norme de priorité manuelle
Données techniques
Actionneur pneumatique à simple effet ordre numéro.
Modelez l'aucun | Serrez à la clé dynamométrique (6Bar) | |
Ouvrez-vous | Fermez-vous | |
ACTE 050S | 13.2Nm | 6.7Nm |
ACTE 063S | 24.1Nm | 11.1Nm |
ACTE 075S | 47.7Nm | 22.1Nm |
ACTE 090S | 73.1Nm | 36.7Nm |
ACTE 100S | 109Nm | 50.7Nm |
ACTE 115S | 176Nm | 82Nm |
ACTE 125S | 227Nm | 105Nm |
ACTE 145S | 357Nm | 165Nm |
ACTE 160S | 456Nm | 224Nm |
ACTE 190S | 871Nm | 379Nm |
ACTE 210S | 1000Nm | 521Nm |
ACTE 240S | 1423Nm | 721Nm |
ACTE 270S | 2345Nm | 1060Nm |
ACTE 300S | 2956Nm | 1460Nm |
ACTE 350S | 4247Nm | 2346Nm |
ACTE 400S | 6559Nm | 2624Nm |
Accessoires qui peuvent employer avec ce robinet à tournant sphérique
Indicateur "Marche/Arrêt"
Vanne électromagnétique standard de Namur dans tout standard
Positionneur pneumatique et Électrique-pneumatique de valve
Dépassement manuel de Declutchable
Commutateurs de limite pour l'indication "Marche/Arrêt" au panneau
Filtre + combinaison de régulateur avec l'indicateur de pression
Sélection modèle
robinet à tournant sphérique pneumatique du fil 3PC
Nom de produit | robinet à tournant sphérique du fil 3PC | |||
Pression | 1000WOG | |||
Valve Matreial | CF8/SS304 | CF8M/SS316 | WCB | |
Connexion | BSP/BSPT/NPT |
