Soupape de commande pneumatique de l'acier inoxydable 304 bi-directionnels avec le déclencheur pour l'eau
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q611F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/mon |
|
Détail Infomation |
|||
| Matériau du corps: | CF8, CF8M, WCB, CF3, CF3M | Matériau du siège: | ptfe |
|---|---|---|---|
| Puissance: | déclencheur de retour de ressort | la norme: | GIGAOCTET, NORME ANSI, JIS, DIN |
| Taille: | 1/2 " ~8" | Milieu: | Gaz de pétrole de l'eau |
| Mettre en évidence: | double valve pneumatique temporaire,robinet à tournant sphérique actionné pneumatique |
||
Description de produit

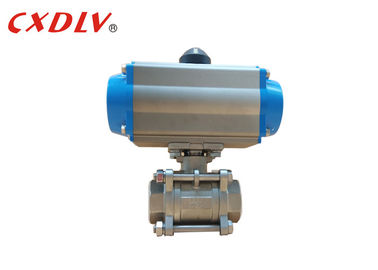

Soupape de commande pneumatique de l'acier inoxydable 304 bi-directionnels avec le déclencheur pour l'eau
Caractéristiques
- Le support et le pignon conçoivent l'actionneur pneumatique de quart de tour rotatoire
- Double version de retour d'action ou de ressort
- Interfaces d'ISO5211, de DIN3337 et de Namur pour le support facile à la valve, boîte de commutateur de limite et positionneur
- Approprié à l'application d'intérieur et extérieure
- Serrez à la clé dynamométrique la sortie de 3Nm à 13,024Nm (version du DA) et à 4Nm à 6,584Nm (la version de SR)
- Logement d'alliage d'aluminium avec le pignon nickelé
- Angle 90° de voyage avec l'ajustement d'arrêt de voyage du ± 5℃
- Pression de fonctionnement de la barre 2 jusqu'à la barre 8 à la température de -20℃ à +80℃
Avantage
1. morceau de type trois : Au calibre : D'une manière pneumatique actionné (action simple ou double)
2. taille et connexions 6mm (1/4 ″) à la femelle de 100mm (4 ″) BSP (TNP, BSPT sur demande)
3. air de devoir : Gaz inerte : Huile : Processus : Vapeur : L'eau
4. corps, boule et tige d'acier inoxydable de matériaux : RPTFE Seat
Données techniques
Actionneur pneumatique à simple effet ordre numéro.
| Modelez l'aucun | Serrez à la clé dynamométrique (6Bar) | |
| Ouvrez-vous | Fermez-vous | |
| ACTE 050S | 13.2Nm | 6.7Nm |
| ACTE 063S | 24.1Nm | 11.1Nm |
| ACTE 075S | 47.7Nm | 22.1Nm |
| ACTE 090S | 73.1Nm | 36.7Nm |
| ACTE 100S | 109Nm | 50.7Nm |
| ACTE 115S | 176Nm | 82Nm |
| ACTE 125S | 227Nm | 105Nm |
| ACTE 145S | 357Nm | 165Nm |
| ACTE 160S | 456Nm | 224Nm |
| ACTE 190S | 871Nm | 379Nm |
| ACTE 210S | 1000Nm | 521Nm |
| ACTE 240S | 1423Nm | 721Nm |
| ACTE 270S | 2345Nm | 1060Nm |
| ACTE 300S | 2956Nm | 1460Nm |
| ACTE 350S | 4247Nm | 2346Nm |
| ACTE 400S | 6559Nm | 2624Nm |
Accessoires qui peuvent employer avec ce robinet à tournant sphérique
Indicateur "Marche/Arrêt"
Vanne électromagnétique standard de Namur dans tout standard
Positionneur pneumatique et Électrique-pneumatique de valve
Dépassement manuel de Declutchable
Commutateurs de limite pour l'indication "Marche/Arrêt" au panneau
Filtre + combinaison de régulateur avec l'indicateur de pression
Sélection modèle
robinet à tournant sphérique pneumatique de la vis 3PC
| Nom de produit | robinet à tournant sphérique du fil 3PC | |||
| Pression | 1000WOG | |||
| Valve Matreial | CF8/SS304 | CF8M/SS316 | WCB | |
| Connexion | BSP/BSPT/NPT | |||
