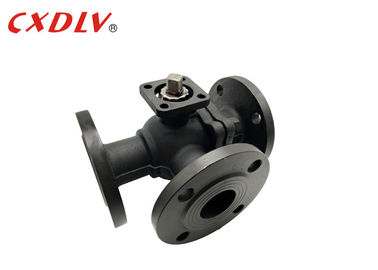

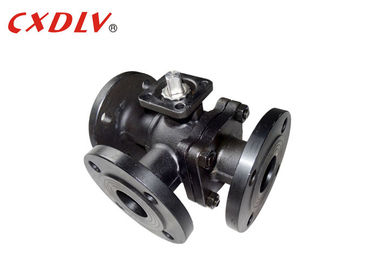

La manière du L-port 3 d'acier de fonte d'extrémité de bride a bridé le robinet à tournant sphérique PN16 support direct de 4 pouces pour l'automation
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q44F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/mon |
|
Détail Infomation |
|||
| Puissance: | actionneurs | Matériau du corps: | WCB |
|---|---|---|---|
| Connexion: | Bride | Structure: | Vanne à boisseau sphérique |
| modèle: | Plein port | Aucun modèle: | Q44F-16P |
| Mettre en évidence: | robinet à tournant sphérique de cf8m,vanne à bille en acier inoxydable |
||
Description de produit
La manière du L-port 3 d'acier de fonte d'extrémité de bride a bridé le robinet à tournant sphérique PN16 support direct de 4 pouces pour l'automation
Caractéristiques
Plein robinet à tournant sphérique de manière du port 3
Normes applicables :
- Conception et fabrication : GB12237-89
- Connexion : JB/T79
- Essai ignifuge : API607 1993 4ème
- Essai et inspection : GB/T13927-1992
Classe de grandeur :
- DN15 | DN200
Estimation de pression :
- PN16 PN25 PN40
Température ambiante :
- -20°C~185°C
Le robinet à tournant sphérique à trois voies est disponible dans T et L versions. Le de type t permet à trois tuyaux orthogonaux de communiquer les uns avec les autres et de découper le troisième canal pour fonctionner comme fente et fusion. Le L type à trois voies de robinet à tournant sphérique peut seulement relier deux tuyaux qui sont orthogonaux entre eux, et ne peut pas maintenir le troisième tuyau relié entre eux en même temps, seulement pour distribuer.
| Pression | Taille | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Application
1. Raffineries
2. produit pétrochimique
3. équipement de processus chimique
4. applications à régulation de processus
5. applications de l'eau et de déchets
6. applications de canalisation
Caractéristiques
1. Poignées de verrouillage qui ferment à clef à 90 degrés et intervalles jusqu'à 360 degrés
2. Composants de fonte d'investissement de qualité
3. Dispositifs au sol antistatiques
4. Configurations de support de déclencheur d'isotype
5. Disponible en un grand choix de matériaux du siège spéciaux
