Détails sur le produit:
Conditions de paiement et expédition:
|
Puissance: | Manuel | Matériau du corps: | CF8, CF8M, WCB, CF3, CF3M |
---|---|---|---|
Connexion: | Bride | Structure: | Vanne à boisseau sphérique |
modèle: | Plein port | Aucun modèle: | Q44F-16P |
Surligner: | vanne à bille en acier inoxydable,robinet à tournant sphérique d'extrémité de bride |

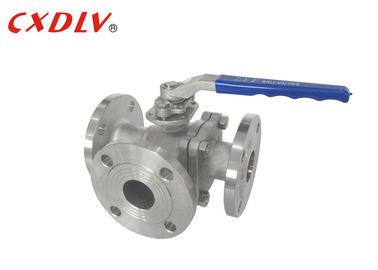

La manière au calibre de solides solubles 3 a bridé le robinet à tournant sphérique T/L valve à flotteurs de port
Caractéristiques
Plein robinet à tournant sphérique de manière du port 3
Normes applicables :
- Conception et fabrication : GB12237-89
- Connexion : JB/T79
- Essai ignifuge : API607 1993 4ème
- Essai et inspection : GB/T13927-1992
Classe de grandeur :
- DN15 | DN200
Estimation de pression :
- PN16 PN25 PN40
Température ambiante :
- -20°C~185°C
Le robinet à tournant sphérique à trois voies est disponible dans T et L versions. Le de type t permet à trois tuyaux orthogonaux de communiquer les uns avec les autres et de découper le troisième canal pour fonctionner comme fente et fusion. Le L type à trois voies de robinet à tournant sphérique peut seulement relier deux tuyaux qui sont orthogonaux entre eux, et ne peut pas maintenir le troisième tuyau relié entre eux en même temps, seulement pour distribuer.
Pression | Taille | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Application
1. Raffineries
2. produit pétrochimique
3. équipement de processus chimique
4. applications à régulation de processus
5. applications de l'eau et de déchets
6. applications de canalisation
Caractéristiques
1. Coupe de ou écoulement coupé
2. commutez l'écoulement entre deux sources différentes
3. combinez l'écoulement de deux sources différentes
4. écoulement alternatif entre deux destinations différentes
5. détournez l'écoulement venant d'une source à une autre destination
6. écoulement fendu venant d'une source entre deux destinations sortantes
