Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériau du corps: | CF8, CF8M, WCB, CF3, CF3M | matériel de boule: | CF8, CF8M |
|---|---|---|---|
| OPÉRATION: | Poignée | Structure: | Vanne à boisseau sphérique |
| modèle: | Plein port | Aucun modèle: | Q44F-16P |
| Surligner: | robinet à tournant sphérique de cf8m,robinet à tournant sphérique d'extrémité de bride |
||

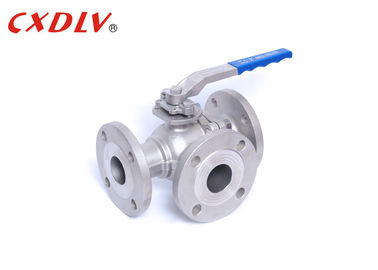

Port PN40 T/L port d'acier inoxydable de robinet à tournant sphérique de manière de la haute performance 3 plein
Caractéristiques
Robinet à tournant sphérique de 3 manières
Normes applicables :
- Conception et fabrication : GB12237-89
- Connexion : JB/T79
- Essai ignifuge : API607 1993 4ème
- Essai et inspection : GB/T13927-1992
Classe de grandeur :
- DN15 | DN200
Estimation de pression :
- PN16 PN25 PN40
Température ambiante :
- -20°C~185°C
Le robinet à tournant sphérique à trois voies est disponible dans T et L versions. Le de type t permet à trois tuyaux orthogonaux de communiquer les uns avec les autres et de découper le troisième canal pour fonctionner comme fente et fusion. Le L type à trois voies de robinet à tournant sphérique peut seulement relier deux tuyaux qui sont orthogonaux entre eux, et ne peut pas maintenir le troisième tuyau relié entre eux en même temps, seulement pour distribuer.
| Pression | Taille | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Application
Des robinets à tournant sphérique peuvent être utilisés dans un grand choix d'applications et lancent sur le marché, comme la transmission et le stockage, traitement de gaz, industriel, et beaucoup plus. les robinets à tournant sphérique assurent la protection fiable de fuite qui est particulièrement salutaire dans des applications de gaz. Les robinets à tournant sphérique ont la baisse de basse pression et peuvent s'ouvrir et se fermer rapidement.
Caractéristiques et avantages
1. Construction de corps de fonte d'investissement
2. Anti dispositif statique
3. Double cachetage de corps fourni (joint circulaire, garniture)
4. Face à face selon des dimensions standard
