Détails sur le produit:
Conditions de paiement et expédition:
|
| la norme: | JIS | Matériau du corps: | En acier au carbone |
|---|---|---|---|
| Pression: | 10k | Taille: | DN15~DN200 |
| Structure: | Plein port | Connexion: | Bride |
| Milieu: | Gaz de pétrole de l'eau | ||
| Surligner: | robinet à tournant sphérique de cf8m,robinet à tournant sphérique d'extrémité de bride |
||

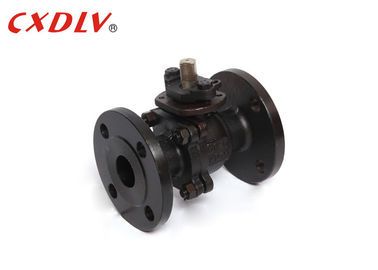

1 / 2 à 12 robinet à tournant sphérique d'extrémité de bride de pouce api DIN JIS flottant la soupape de commande d'acier de fonte de WCB
Caractéristiques
Robinet à tournant sphérique standard d'Oprated de poignée de JIS
Normes applicables :
- Conception et fabrication : ASME B16.34, API 608
- Connexion de bride : JIS B2212 | B213
- Essai ignifuge : API607 1993 4ème
- Essai et inspection : JIS B2003, API6D
Classe de grandeur :
- 15A | 200A
Estimation de pression :
- JIS 10K 20K
Température ambiante :
- -20°C~185°C
Un robinet à tournant sphérique de plein-port, également connu sous le nom d'au calibre, robinet à tournant sphérique a un égal interne de (ID) de diamètre de trou approximativement à l'identification de canalisation. Ceci tient compte de la perte réduite de frottement et de pression à travers la valve. Avec un robinet à tournant sphérique de plein-port il n'y a aucune restriction à l'écoulement du fluide. Ce type de trou est idéal pour des situations où pigging peut être nécessaire.
| Unité : millimètre | |||||||
| Pression | Taille | L | φE | φB | φC | T | f |
| 10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
| 20 | 117 | 100 | 75 | 58 | 14 | 1 | |
| 25 | 127 | 125 | 90 | 70 | 14 | 1 | |
| 32 | 140 | 135 | 100 | 80 | 16 | 2 | |
| 40 | 165 | 140 | 105 | 85 | 16 | 2 | |
| 50 | 178 | 155 | 120 | 100 | 16 | 2 | |
| 65 | 190 | 175 | 140 | 120 | 18 | 2 | |
| 80 | 203 | 185 | 150 | 130 | 18 | 2 | |
| 100 | 229 | 210 | 175 | 155 | 18 | 2 | |
| 125 | 356 | 250 | 210 | 185 | 20 | 2 | |
| 150 | 394 | 280 | 240 | 215 | 22 | 2 | |
| 200 | 457 | 330 | 290 | 265 | 22 | 2 | |
Application
Des robinets à tournant sphérique sont utilisés pour l'écoulement et le contrôle de la pression et coupent pour les fluides corrosifs, les boues, le liquide normal et les gaz.
Ils sont employés dans l'huile et l'industrie du gaz naturelle, mais trouvent également un endroit dans beaucoup d'industries manufacturières, de stockage chimique, et même d'utilisations résidentielles.
Avantage
1. Rotation dans l'emballage au lieu d'échanger le processus de ou l'environnement de l'extérieur par la glande d'emballage avec la tige.
2. Aucune zone de collection en dessous de la valve. Il doit y avoir pièce pour que la porte se déplace à et peut avoir la difficulté déplaçant ce qui jamais s'est rassemblé là.
3. Une plus petite combinaison enveloppent la dimension.
4. Facilité d'automation - quatre-vingt-dix degrés à aller grand ouverts complètement à fermé. Pas multiples des tours.
Sélection modèle
plein robinet à tournant sphérique de flottement du port 2PC
| Standard | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) | |||
