Détails sur le produit:
Conditions de paiement et expédition:
|
| la norme: | Norme ANSI | Matériau du corps: | CF8M |
|---|---|---|---|
| Pression: | 150lb | Taille: | 1/2 » | 8" |
| Structure: | Corps fendu | Connexion: | Bride |
| Milieu: | Gaz de pétrole de l'eau | ||
| Surligner: | vanne à bille en acier inoxydable,robinet à tournant sphérique d'extrémité de bride |
||

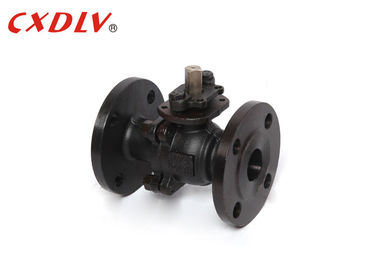

L'acier inoxydable de flottement a bridé des valves de bâti de robinet à tournant sphérique pour le gaz, huilent
Caractéristiques
Robinet à tournant sphérique standard d'Oprated de poignée de norme ANSI
Normes applicables :
- Conception et fabrication : ASME B16.34, API 608
- Connexion de bride : ASME B16.5
- Essai ignifuge : API607 1993 4ème
- Essai et inspection : API598, API6D
- Dimension face à face : ASME B16.10
Classe de grandeur :
- 1/2 » | 8"
Estimation de pression :
- Norme ANSI 150LB 300LB
Température ambiante :
- -20°C~185°C
Un robinet à tournant sphérique est un dispositif avec une unité sphérique de fermeture qui fournit le contrôle "Marche/Arrêt" de l'écoulement. La sphère a un port, également connu sous le nom de trou, par le centre. Quand la valve est placée tels que le trou est aligné dans la même direction que la canalisation, il est en position d'ouverture et le fluide peut la traverser. Une fois tournés 90 degrés, le trou devient perpendiculaire au chemin d'écoulement, la signification de la valve est fermée et le fluide ne peut pas passer.
| Unité : millimètre | ||||||||
| Pression | Taille | φD | L | φE | φB | φC | T | f |
| Class150 | 1/2 » | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
| 1 1/2 » | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | |
| 2 1/2 » | 64 | 190 | 178 | 139,5 | 105 | 18 | 1,6 | |
| 3" | 76 | 203 | 190 | 152,5 | 127 | 19 | 1,6 | |
| 4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1,6 | |
| 5" | 127 | 356 | 254 | 216 | 186 | 24 | 1,6 | |
| 6" | 152 | 394 | 279 | 241,5 | 216 | 26 | 1,6 | |
| 8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1,6 | |
Application
Les robinets à tournant sphérique sont généralement grâce choisie à leur capacité pour être réussis utilisés à travers une étendue des applications et des marchés. Comme indiqué précédemment, les robinets à tournant sphérique sont un succès avec de l'huile et industrie du gaz naturelle, mais trouvent également un endroit dans beaucoup d'industries manufacturières, de stockage chimique, et même d'utilisations résidentielles.
Avantage
1. La plus longue vie de cycle
2. Abaissez le couple uniforme
3. Les autorisations dans la ligne accèdent pour le remplacement de siège
4. Disponible en acier inoxydable ou acier au carbone
5. Le chapeau de corps et de bride sont fonte d'investissement
Sélection modèle
plein port 2PC flottant le bas robinet à tournant sphérique de plate-forme
| Standard | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) | |||
