Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériau: | En acier au carbone | Seat: | ptfe |
|---|---|---|---|
| connction: | Double bride | Structure: | Boule de flottement |
| Pression: | 150lb | technologie transformatrice: | Coulée |
| Surligner: | vanne à bille en acier inoxydable,robinet à tournant sphérique d'extrémité de bride |
||

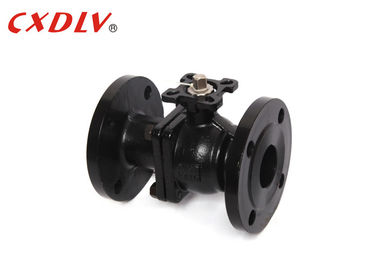

robinet à tournant sphérique de flottement d'acier au carbone de 2PC WCB DN15 - DN200 PN16 a bridé valve
Caractéristiques
Robinet à tournant sphérique de bâti
Normes applicables :
- Conception et fabrication : ASME B16.5, API 608
- Connexion : ASMEB16.5
- Essai ignifuge : API607 1993 4ème
- Essai et inspection : API 598, API6D
Classe de grandeur :
- 1/2 » | 8" DN15 | DN200
Estimation de pression :
- Norme ANSI 150LB 300LB PN16/25/40
Température ambiante :
- °C 20 | °C 185
| Unti : millimètre | ||||||||
| Pression | Taille | φD | L | φE | φB | φC | T | f |
| Class150 | 1/2 » | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
| 1 1/2 » | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | |
| 2 1/2 » | 64 | 190 | 178 | 139,5 | 105 | 18 | 1,6 | |
| 3" | 76 | 203 | 190 | 152,5 | 127 | 19 | 1,6 | |
| 4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1,6 | |
| 5" | 127 | 356 | 254 | 216 | 186 | 24 | 1,6 | |
| 6" | 152 | 394 | 279 | 241,5 | 216 | 26 | 1,6 | |
| 8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1,6 | |
Application
* l'étendue des applications large, de petit à quelques millimètres de diamètre, de grands mètres, de vide poussé à la haute pression peut être appliquée.
* les robinets à tournant sphérique ont été très utilisés en pétrole, produit chimique, production d'électricité, papier, énergie atomique, aviation, fusée et d'autres départements, aussi bien que vies de People's Daily.
Avantage de robinet à tournant sphérique
1. Axe carré pour une meilleure force et plus de contact extérieur pour le levier de main
2. Secteurs mouillés entièrement usinés et polis
3. Caractéristiques sûres et antistatiques du feu facultatif
4. Reflétez la boule de finition pour fortement coupé et abaissez le couple fonctionnant
5. Levier amical de main d'opérateur plus vigoureux et meilleur
Sélection modèle
Plein robinet à tournant sphérique de flottement de port DIN 2PC
| Standard | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) | |||
