Détails sur le produit:
Conditions de paiement et expédition:
|
la norme: | Norme ANSI | Matériau: | En acier au carbone |
---|---|---|---|
Seat: | ptfe | connction: | Double bride |
Structure: | Corps fendu | Pression: | 150lb |
Surligner: | vanne à bille en acier inoxydable,robinet à tournant sphérique d'extrémité de bride |

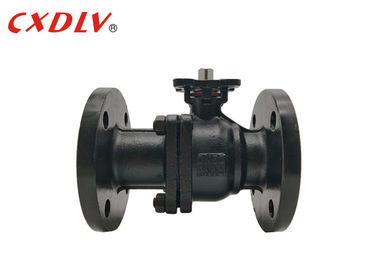

Acier au carbone de WCB 150LB valve à flotteurs inoxydable de robinet de bille d'acier de 4 pouces en stock
Caractéristiques
Robinet à tournant sphérique moulé par norme ANSI de flottement
Normes applicables :
- Conception et fabrication : ASME B16.5, API 608
- Connexion : ASMEB16.5
- Essai ignifuge : API607 1993 4ème
- Essai et inspection : API 598, API6D
Classe de grandeur :
- 1/2 » | 8"
Estimation de pression :
- Norme ANSI 150LB 300LB
Température ambiante :
- °C 20 | °C 185
Unti : millimètre | ||||||||
Pression | Taille | φD | L | φE | φB | φC | T | f |
Class150 | 1/2 » | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
1 1/2 » | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | |
2 1/2 » | 64 | 190 | 178 | 139,5 | 105 | 18 | 1,6 | |
3" | 76 | 203 | 190 | 152,5 | 127 | 19 | 1,6 | |
4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1,6 | |
5" | 127 | 356 | 254 | 216 | 186 | 24 | 1,6 | |
6" | 152 | 394 | 279 | 241,5 | 216 | 26 | 1,6 | |
8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1,6 |
Application
* l'étendue des applications large, de petit à quelques millimètres de diamètre, de grands mètres, de vide poussé à la haute pression peut être appliquée.
* les robinets à tournant sphérique ont été très utilisés en pétrole, produit chimique, production d'électricité, papier, énergie atomique, aviation, fusée et d'autres départements, aussi bien que vies de People's Daily.
Avantage de robinet à tournant sphérique
1. Au calibre pour l'écoulement ininterrompu et la consommation à pression réduite de baisse/d'énergie
2. Moulage de précision pour une meilleure finition
3. Tige de finition fine dans le secteur de emballage pendant la meilleure vie de glande
Sélection modèle
Plein robinet à tournant sphérique de flottement de port DIN 2PC
Standard | Norme ANSI | Gigaoctet | JIS | DIN |
Pression | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) |
