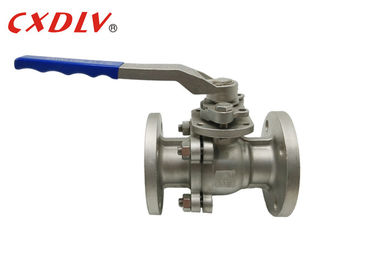

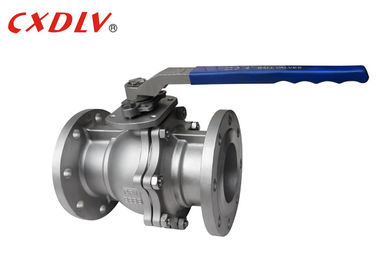

L'acier inoxydable DIN rf a bridé le robinet à tournant sphérique 2pc avec l'opération de poignée
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q41F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/mon |
|
Détail Infomation |
|||
| la norme: | DIN | Matériau du corps: | CF8 CF8M WCB |
|---|---|---|---|
| Pression: | PN16 | Taille: | DN15~DN200 |
| Structure: | Corps fendu | Connexion: | Double bride |
| Milieu: | Gaz de pétrole de l'eau | ||
| Mettre en évidence: | robinet à tournant sphérique de cf8m,vanne à bille en acier inoxydable |
||
Description de produit
L'acier inoxydable DIN rf a bridé le robinet à tournant sphérique 2pc avec l'opération de poignée
Caractéristiques
Robinet à tournant sphérique standard d'Oprated de poignée DIN
Normes applicables :
- Conception et fabrication : DIN 3357/1, 2EN12516-1
- Connexion de bride : DIN2542~DIN2545, En1092
- Essai ignifuge : API607 1993 4ème
- Essai et inspection : DIN3230/3, En12266
Classe de grandeur :
- DN15~DN200
Estimation de pression :
- DIN PN16 PN25 PN40
Température ambiante :
- -20°C~185°C
Les robinets à tournant sphérique au calibre ont le même diamètre de trou que le tuyau. L'avantage est qu'il n'y a aucune perte de frottement supplémentaire, et qu'il est mécaniquement plus facile nettoyer le système (pigging). Le du côté incliné est que la boule et le logement sont plus grands qu'un robinet à tournant sphérique standard avec à passage réduit. Le coût est donc légèrement plus haut, et pour beaucoup d'applications ceci n'est pas exigé.
| Unité : millimètre | |||||||
| Pression | Taille | L | φE | φB | φC | T | f |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
Application
Des robinets à tournant sphérique sont utilisés dans un grand choix d'applications y compris, notamment :
Usines à gaz de champ, usines de pétrole brut, lignes d'alimentation de gaz, usines de polymère, applications de processus automatisées, installations de transformation industrielles de gaz, usines de GNL, hydrocarbure traitant, fermes de réservoir, lignes d'actions d'alimentation de raffinerie de pétrole
Caractéristiques de robinet à tournant sphérique
Les robinets à tournant sphérique de flottement comportent une boule que les flotteurs entre les deux sièges et utilisations rayent la pression de pousser la boule en aval une fermeture positive.
Les caractéristiques de robinet à tournant sphérique de flottement incluent :
1. Aucune tige inférieure, fournissant l'épargne pendant le constrution
2. Gamme relativement de petite taille, typiquement de ″ de 1/2 – 12 ″
3. Capacité serrée de cachetage par l'intermédiaire de la boule sur le siège
4. Bas couple fonctionnant
5. Scellage en aval seulement
Sélection modèle
plein robinet à tournant sphérique de flottement du port 2PC
| Standard | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) | |||
