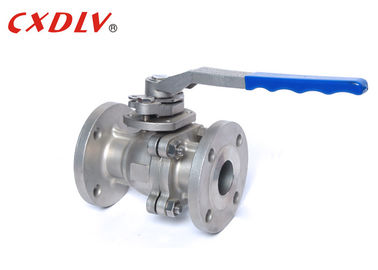

Classe de flottement fendue à flasque industrielle 150 d'acier inoxydable de corps de robinet à tournant sphérique de norme ANSI
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q41F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/mon |
|
Détail Infomation |
|||
| la norme: | Norme ANSI | Matériau du corps: | CF8M |
|---|---|---|---|
| Pression: | 150lb | Taille: | 1/2 » | 8" |
| Structure: | Corps fendu | Connexion: | Bride |
| Milieu: | Gaz de pétrole de l'eau | ||
| Mettre en évidence: | vanne à bille en acier inoxydable,robinet à tournant sphérique d'extrémité de bride |
||
Description de produit
Acier inoxydable à flasque industriel de corps fendu de robinet à tournant sphérique de norme ANSI flottant Class150
Caractéristiques
Robinet à tournant sphérique standard d'Oprated de poignée de norme ANSI
Normes applicables :
- Conception et fabrication : ASME B16.34, API 608
- Connexion de bride : ASME B16.5
- Essai ignifuge : API607 1993 4ème
- Essai et inspection : API598, API6D
- Dimension face à face : ASME B16.10
Classe de grandeur :
- 1/2 » | 8"
Estimation de pression :
- Norme ANSI 150LB 300LB
Température ambiante :
- -20°C~185°C
Les robinets à tournant sphérique ont coupé l'écoulement de l'eau utilisant une boule, à l'intérieur de la valve. Quand en position de "ON", l'ouverture est en conformité avec le tuyau, permettant à l'eau de couler librement. Quand en position de "OFF", l'ouverture est perpendiculaire à l'écoulement de l'eau, arrêtant l'écoulement complètement. Dans un robinet à tournant sphérique, l'écoulement est commandé avec un levier. Le placement de la perpendiculaire de levier dans le tuyau permet à l'eau de couler. En le déplaçant aux 90 degrés pêchez les arrêts l'écoulement.
| Unité : millimètre | ||||||||
| Pression | Taille | φD | L | φE | φB | φC | T | f |
| Class150 | 1/2 » | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
| 1 1/2 » | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | |
| 2 1/2 » | 64 | 190 | 178 | 139,5 | 105 | 18 | 1,6 | |
| 3" | 76 | 203 | 190 | 152,5 | 127 | 19 | 1,6 | |
| 4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1,6 | |
| 5" | 127 | 356 | 254 | 216 | 186 | 24 | 1,6 | |
| 6" | 152 | 394 | 279 | 241,5 | 216 | 26 | 1,6 | |
| 8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1,6 | |
Application
Les robinets à tournant sphérique sont généralement grâce choisie à leur capacité pour être réussis utilisés à travers une étendue des applications et des marchés. Comme indiqué précédemment, les robinets à tournant sphérique sont un succès avec de l'huile et industrie du gaz naturelle, mais trouvent également un endroit dans beaucoup d'industries manufacturières, de stockage chimique, et même d'utilisations résidentielles.
Pourquoi choisissez le robinet à tournant sphérique ?
Les robinets à tournant sphérique apprécient grâce massive de popularité à leur conception compacte et basse d'entretien qui n'exige aucune lubrification tout en offrant toujours à des utilisateurs un joint serré avec le couple minimal. Les robinets à tournant sphérique sont également la moins option chère quand il s'agit de choix parmi tous les types de disposition de valve.
Sélection modèle
plein port 2PC flottant le bas robinet à tournant sphérique de plate-forme
| Standard | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) | |||
