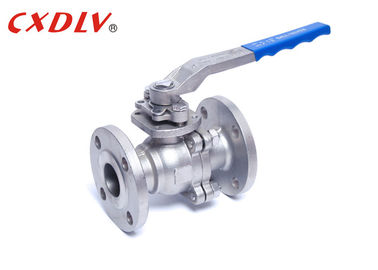

Haute pression 2 gaz manuel d'acier inoxydable du robinet à tournant sphérique de morceau JIS 20K CF8
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q41F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/mon |
|
Détail Infomation |
|||
| la norme: | JIS | Matériau du corps: | CF8M |
|---|---|---|---|
| Pression: | 10k | Taille: | DN15~DN200 |
| Structure: | 2 pièces | Connexion: | Bride |
| Milieu: | Gaz de pétrole de l'eau | ||
| Mettre en évidence: | robinet à tournant sphérique de cf8m,robinet à tournant sphérique d'extrémité de bride |
||
Description de produit
Haute pression 2 gaz manuel d'acier inoxydable du robinet à tournant sphérique de morceau JIS 20K CF8
Caractéristiques
Robinet à tournant sphérique standard d'Oprated de poignée de JIS
Normes applicables :
- Conception et fabrication : ASME B16.34, API 608
- Connexion de bride : JIS B2212 | B213
- Essai ignifuge : API607 1993 4ème
- Essai et inspection : JIS B2003, API6D
Classe de grandeur :
- 15A | 200A
Estimation de pression :
- JIS 10K 20K
Température ambiante :
- -20°C~185°C
Les robinets à tournant sphérique ont coupé l'écoulement de l'eau utilisant une boule, à l'intérieur de la valve. Quand en position de "ON", l'ouverture est en conformité avec le tuyau, permettant à l'eau de couler librement. Quand en position de "OFF", l'ouverture est perpendiculaire à l'écoulement de l'eau, arrêtant l'écoulement complètement. Dans un robinet à tournant sphérique, l'écoulement est commandé avec un levier. Le placement de la perpendiculaire de levier dans le tuyau permet à l'eau de couler. En le déplaçant aux 90 degrés pêchez les arrêts l'écoulement.
| Unité : millimètre | |||||||
| Pression | Taille | L | φE | φB | φC | T | f |
| 10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
| 20 | 117 | 100 | 75 | 58 | 14 | 1 | |
| 25 | 127 | 125 | 90 | 70 | 14 | 1 | |
| 32 | 140 | 135 | 100 | 80 | 16 | 2 | |
| 40 | 165 | 140 | 105 | 85 | 16 | 2 | |
| 50 | 178 | 155 | 120 | 100 | 16 | 2 | |
| 65 | 190 | 175 | 140 | 120 | 18 | 2 | |
| 80 | 203 | 185 | 150 | 130 | 18 | 2 | |
| 100 | 229 | 210 | 175 | 155 | 18 | 2 | |
| 125 | 356 | 250 | 210 | 185 | 20 | 2 | |
| 150 | 394 | 280 | 240 | 215 | 22 | 2 | |
| 200 | 457 | 330 | 290 | 265 | 22 | 2 | |
Application
Des robinets à tournant sphérique sont utilisés pour l'écoulement et le contrôle de la pression et coupent pour les fluides corrosifs, les boues, le liquide normal et les gaz.
Ils sont employés dans l'huile et l'industrie du gaz naturelle, mais trouvent également un endroit dans beaucoup d'industries manufacturières, de stockage chimique, et même d'utilisations résidentielles.
Pourquoi choisissez le robinet à tournant sphérique
1. Ils contiennent une conception de contrat et de bas-entretien qui n'exige aucune lubrification
2. Ils sont rentables parmi toutes les valves
3. Le plus grand avantage des robinets à tournant sphérique est qu'ils ont des caractéristiques de étranglement pauvres qui peuvent faire éroder facilement le siège d'un robinet à tournant sphérique.
4. Elles fournissent le service étanche.
5. Elles s'ouvrent et se ferment rapidement.
6. Les robinets à tournant sphérique ont la flexibilité de conception de multi-manière.
Sélection modèle
plein robinet à tournant sphérique de flottement du port 2PC
| Standard | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) | |||
