Détails sur le produit:
Conditions de paiement et expédition:
|
| la norme: | JIS | Matériau du corps: | CF8M |
|---|---|---|---|
| Pression: | 10k | Taille: | DN15~DN200 |
| Structure: | Corps fendu | Connexion: | Bride |
| Milieu: | Gaz de pétrole de l'eau | ||
| Surligner: | robinet à tournant sphérique de cf8m,vanne à bille en acier inoxydable |
||

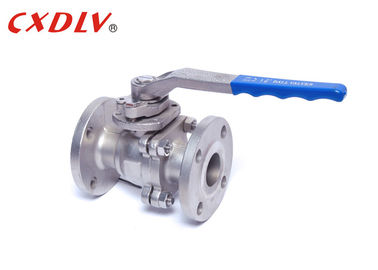

Le joint mou de CF8M 2 pouces a bridé le robinet à tournant sphérique DN200 10K JIS API607 standard
Caractéristiques
Robinet à tournant sphérique standard d'Oprated de poignée de JIS
Normes applicables :
- Conception et fabrication : ASME B16.34, API 608
- Connexion de bride : JIS B2212 | B213
- Essai ignifuge : API607 1993 4ème
- Essai et inspection : JIS B2003, API6D
Classe de grandeur :
- 15A | 200A
Estimation de pression :
- JIS 10K 20K
Température ambiante :
- -20°C~185°C
Les robinets à tournant sphérique ont coupé l'écoulement de l'eau utilisant une boule, à l'intérieur de la valve. Quand en position de "ON", l'ouverture est en conformité avec le tuyau, permettant à l'eau de couler librement. Quand en position de "OFF", l'ouverture est perpendiculaire à l'écoulement de l'eau, arrêtant l'écoulement complètement. Dans un robinet à tournant sphérique, l'écoulement est commandé avec un levier. Le placement de la perpendiculaire de levier dans le tuyau permet à l'eau de couler. En le déplaçant aux 90 degrés pêchez les arrêts l'écoulement.
| Unité : millimètre | |||||||
| Pression | Taille | L | φE | φB | φC | T | f |
| 10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
| 20 | 117 | 100 | 75 | 58 | 14 | 1 | |
| 25 | 127 | 125 | 90 | 70 | 14 | 1 | |
| 32 | 140 | 135 | 100 | 80 | 16 | 2 | |
| 40 | 165 | 140 | 105 | 85 | 16 | 2 | |
| 50 | 178 | 155 | 120 | 100 | 16 | 2 | |
| 65 | 190 | 175 | 140 | 120 | 18 | 2 | |
| 80 | 203 | 185 | 150 | 130 | 18 | 2 | |
| 100 | 229 | 210 | 175 | 155 | 18 | 2 | |
| 125 | 356 | 250 | 210 | 185 | 20 | 2 | |
| 150 | 394 | 280 | 240 | 215 | 22 | 2 | |
| 200 | 457 | 330 | 290 | 265 | 22 | 2 | |
Application
Des robinets à tournant sphérique sont utilisés pour l'écoulement et le contrôle de la pression et coupent pour les fluides corrosifs, les boues, le liquide normal et les gaz.
Ils sont employés dans l'huile et l'industrie du gaz naturelle, mais trouvent également un endroit dans beaucoup d'industries manufacturières, de stockage chimique, et même d'utilisations résidentielles.
Avantage
1. Vibrations légères et réduites sur des lignes de tuyau
2. Rapide et facile pour se fermer, la position de levier indique si la valve est ouverte ou fermée
3. Facile à monter : avec les joints à flasque
4. Facile à entretenir et réparer : peut être enlevé de la tuyauterie sans enlever les brides d'attache
5. Opération fiable et sans problèmes en toutes les positions et seulement une légère perte d'écoulement
Sélection modèle
plein robinet à tournant sphérique de flottement du port 2PC
| Standard | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) | |||
