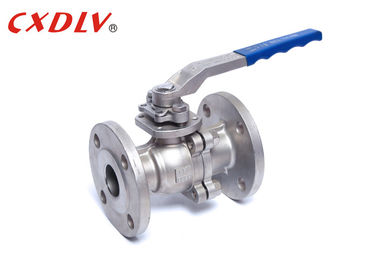

Robinet à tournant sphérique de la plate-forme 2pc de corps fendu de norme DIN bas PTFE PPL Seat doux
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q41F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/mon |
|
Détail Infomation |
|||
| la norme: | DIN | Matériau du corps: | CF8 CF8M WCB |
|---|---|---|---|
| Pression: | PN16 | Taille: | DN15~DN200 |
| Structure: | Corps fendu | Connexion: | Double bride |
| Milieu: | Gaz de pétrole de l'eau | ||
| Mettre en évidence: | robinet à tournant sphérique de cf8m,robinet à tournant sphérique d'extrémité de bride |
||
Description de produit
Robinet à tournant sphérique de la plate-forme 2pc de corps fendu de norme DIN bas PTFE PPL Seat doux
Caractéristiques
Robinet à tournant sphérique standard d'Oprated de poignée DIN
Normes applicables :
- Conception et fabrication : DIN 3357/1, 2EN12516-1
- Connexion de bride : DIN2542~DIN2545, En1092
- Essai ignifuge : API607 1993 4ème
- Essai et inspection : DIN3230/3, En12266
Classe de grandeur :
- DN15~DN200
Estimation de pression :
- GIGAOCTET PN16 PN25 PN40
Température ambiante :
- -20°C~185°C
Les robinets à tournant sphérique au calibre ont le même diamètre de trou que le tuyau. L'avantage est qu'il n'y a aucune perte de frottement supplémentaire, et qu'il est mécaniquement plus facile nettoyer le système (pigging). Le du côté incliné est que la boule et le logement sont plus grands qu'un robinet à tournant sphérique standard avec à passage réduit. Le coût est donc légèrement plus haut, et pour beaucoup d'applications ceci n'est pas exigé.
| Unité : millimètre | |||||||
| Pression | Taille | L | φE | φB | φC | T | f |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
Application
Les robinets à tournant sphérique sont généralement une valve bidirectionnelle destinée aux applications marche-arrêt utilisées dans un certain nombre de différentes industries. Certaines de ces derniers incluent l'eau, huile, gaz, produit chimique, pharmaceutique, extrayant juste pour appeler quelques uns.
Avantage
1. Vibrations légères et réduites sur des lignes de tuyau
2. Rapide et facile pour se fermer, la position de levier indique si la valve est ouverte ou fermée
3. Facile à monter : avec les joints à flasque
4. Facile à entretenir et réparer : peut être enlevé de la tuyauterie sans enlever les brides d'attache
5. Opération fiable et sans problèmes en toutes les positions et seulement une légère perte d'écoulement
Sélection modèle
plein robinet à tournant sphérique de flottement du port 2PC
| Standard | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) | |||
