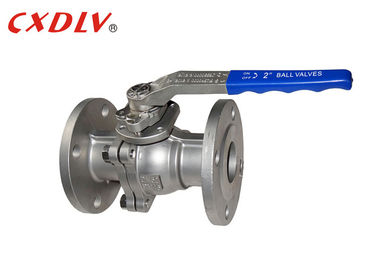

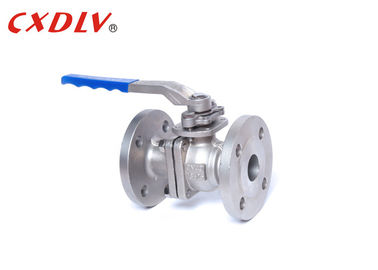

L'acier inoxydable PN16 a bridé la poignée SS304 SS316 WCB du robinet à tournant sphérique DN50
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q41F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/mon |
|
Détail Infomation |
|||
| OPÉRATION: | Poignée | Matériau du corps: | CF8 CF8M WCB |
|---|---|---|---|
| Pression: | PN16 | Taille: | DN15~DN200 |
| Structure: | Boule de flottement | Connexion: | Double bride |
| Milieu: | Gaz de pétrole de l'eau | ||
| Mettre en évidence: | robinet à tournant sphérique de cf8m,robinet à tournant sphérique d'extrémité de bride |
||
Description de produit
L'acier inoxydable PN16 a bridé la poignée SS304 SS316 WCB du robinet à tournant sphérique DN50
Caractéristiques
Robinet à tournant sphérique d'Oprated de poignée de gigaoctet
Normes applicables :
- Conception et fabrication : GB12237-89
- Connexion : JB/T79
- Essai ignifuge : API607 1993 4ème
- Essai et inspection : GB/T13927-1992
Classe de grandeur :
- DN15~DN200
Estimation de pression :
- GIGAOCTET PN16 PN25 PN40
Température ambiante :
- -20°C~185°C
Un robinet à tournant sphérique est une forme de valve de quart de tour qui emploie une cavité, perforé et la boule de pivotement au contrôle le traversent. Elle est ouverte quand le trou de la boule est en conformité avec l'écoulement et fermé quand il est pivoté 90 degrés par la poignée de valve. La poignée se trouve à plat dans l'alignement de l'écoulement si ouverte, et est perpendiculaire à elle une fois fermée, conduisant à la confirmation visuelle facile du statut de la valve.
| Unité : millimètre | |||||||
| Pression | Taille | L | φE | φB | φC | T | f |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
Application
Les robinets à tournant sphérique sont généralement une valve bidirectionnelle destinée aux applications marche-arrêt utilisées dans un certain nombre de différentes industries. Certaines de ces derniers incluent l'eau, huile, gaz, produit chimique, pharmaceutique, extrayant juste pour appeler quelques uns.
Pourquoi choisissez le robinet à tournant sphérique ?
1. Représentation antistatique : un ressort est arrangé entre la boule, la tige de valve et le corps de valve, et l'électricité statique produite par le processus de commutation peut être dérivée.
2. Puisque le matériel tel que le polytétrafluoroéthylène a la bonne propriété auto-lubrifiante et la perte de frottement avec le corps sphérique est petite, la durée de vie du robinet à tournant sphérique pneumatique est longue.
3. La résistance liquide est basse, et le robinet à tournant sphérique pneumatique est celui avec la plus petite résistance liquide dans toutes sortes de valve.
4. Le joint de tige de valve est fiable. Puisque la tige de valve effectue seulement le même mouvement que le mouvement de levage, le joint d'étanchéité de la tige de valve n'est pas facile à être endommagé, et les augmentations de capacité de scellage comme pression des augmentations moyennes.
Sélection modèle
plein robinet à tournant sphérique de flottement du port 2PC
| Standard | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) | |||
