Détails sur le produit:
Conditions de paiement et expédition:
|
| OPÉRATION: | Poignée | Matériel de VALVE: | En acier inoxydable |
|---|---|---|---|
| Pression: | PN16 | Taille: | DN15~DN200 |
| la norme: | GO | Connexion: | Bride |
| Milieu: | Gaz de pétrole de l'eau | ||
| Surligner: | robinet à tournant sphérique de cf8m,robinet à tournant sphérique d'extrémité de bride |
||

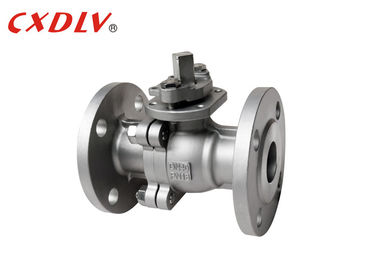

Le plein port actionné par poignée a bridé norme de gigaoctet de fins de bride de double de robinet à tournant sphérique
Caractéristiques
Robinet à tournant sphérique d'Oprated de poignée de gigaoctet
Normes applicables :
- Conception et fabrication : GB12237-89
- Connexion : JB/T79
- Essai ignifuge : API607 1993 4ème
- Essai et inspection : GB/T13927-1992
Classe de grandeur :
- DN15~DN200
Estimation de pression :
- GIGAOCTET PN16 PN25 PN40
Température ambiante :
- -20°C~185°C
Le robinet à tournant sphérique et la soupape à vanne sont le même type de valve. La différence est que la partie opening&closing est une boule, et la boule tourne autour du corps de valve pour réaliser les opens&closes de valve. Le robinet à tournant sphérique est principalement utilisé dans la canalisation pour couper, distribuer et changer le sens d'écoulement du milieu. Le robinet à tournant sphérique de bride GB/T21465-2008 standard « terminologie de valve » est défini comme : l'ouverture et le membre fermant (sphère) est conduite par la tige de valve et tourne autour de l'axe de la tige de valve.
| Unité : millimètre | |||||||
| Pression | Taille | L | φE | φB | φC | T | f |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
Application
Le robinet à tournant sphérique est principalement utilisé dans la canalisation pour couper, distribuer et changer le sens d'écoulement du milieu.
Force de robinet à tournant sphérique
1. Représentation antistatique : un ressort est arrangé entre la boule, la tige de valve et le corps de valve, et l'électricité statique produite par le processus de commutation peut être dérivée.
2. Puisque le matériel tel que le polytétrafluoroéthylène a la bonne propriété auto-lubrifiante et la perte de frottement avec le corps sphérique est petite, la durée de vie du robinet à tournant sphérique pneumatique est longue.
3. La résistance liquide est basse, et le robinet à tournant sphérique pneumatique est celui avec la plus petite résistance liquide dans toutes sortes de valve.
4. Le joint de tige de valve est fiable. Puisque la tige de valve effectue seulement le même mouvement que le mouvement de levage, le joint d'étanchéité de la tige de valve n'est pas facile à être endommagé, et les augmentations de capacité de scellage comme pression des augmentations moyennes.
Sélection modèle
plein robinet à tournant sphérique de flottement du port 2PC
| Standard | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) | |||
