Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériau du corps: | SS304 SS316 | matériel de boule: | CF8, CF8M |
|---|---|---|---|
| Matériau du siège: | ptfe | la norme: | GIGAOCTET, NORME ANSI, JIS, DIN |
| Taille: | DN15 | DN200 | Pression: | 10K 20K |
| Surligner: | robinet à tournant sphérique de cf8m,vanne à bille en acier inoxydable |
||

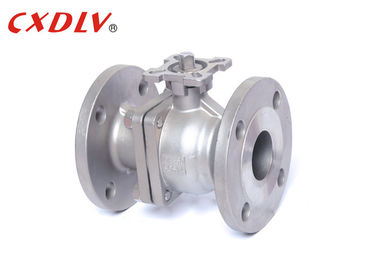

Soupape de commande inoxydable du robinet de bille d'acier de plein port de JIS 10K SCS14 DN50
Caractéristiques
Robinet à tournant sphérique
Normes applicables :
- Conception et fabrication : ASME B16. 34, API608
- Connexion : JIS B2212 | B213
- Essai et inspection : JIS B2003, API6D
- Dimension face à face : JIS B2002
Classe de grandeur :
- DN15 | DN200
Estimation de pression :
- JIS 10K 20K
Température ambiante :
- - °C 20 | °C 185
Le haut robinet à tournant sphérique de plate-forme de JIS adopte le permis japonais de conception standard, et adopte la bride standard japonaise, la longueur standard japonaise de structure, la norme matérielle standard japonaise, et le produit standard national japonais composé de JIS.
La structure du haut robinet à tournant sphérique de plate-forme de JIS peut être installée et installée par n'importe quel fabricant. Après installation, le joint peut être ajusté. Cet ajustement n'a pas besoin de démonter le déclencheur, qui protège effectivement la représentation de cachetage.
| Pression | Taille | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Contactez-nous librement | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
Application
Approprié aux médias de fonctionnement généraux tels que le gaz de l'eau, de dissolvant, acide et naturel, mais également approprié au milieu avec les conditions de travail dures, telles que l'oxygène, le peroxyde d'hydrogène, le méthane et l'éthylène, qui sont très utilisées dans diverses industries.
Force de robinet à tournant sphérique
1. Technologie EN CÉRAMIQUE avancée de BÂTI, structure raisonnable et joli aspect.
2. Le siège de valve adopte la structure élastique de cachetage, qui économise le travail, léger et bon scellant la représentation.
3. La tige de valve adopte une structure à chargement par le bas inverse-scellée, et la tige de valve ne pilote pas en raison de la pression interne, assurant la sécurité.
Sélection modèle
plein robinet à tournant sphérique de flottement du port 2PC
| Standard | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) | |||
