Détails sur le produit:
Conditions de paiement et expédition:
|
| Corps de valve: | CF8M | billes: | CF8M |
|---|---|---|---|
| Matériau du siège: | ptfe | la norme: | Norme ANSI |
| Taille: | 1/2 " ~8" | Pression: | 300LB |
| Surligner: | robinet à tournant sphérique de cf8m,vanne à bille en acier inoxydable |
||

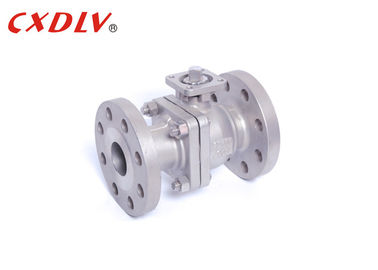

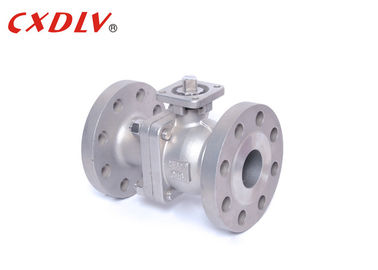

300LB CF8M a bridé le robinet à tournant sphérique 2" robinet à tournant sphérique de flottement de haute performance
Caractéristiques
robinet à tournant sphérique 300LB
Normes applicables :
- Conception et fabrication : ASME B16.5, API608
- Connexion : ASME B16.5
- Essai ignifuge : API607 1993 4ème
- Essai et inspection : API598, API6D
Classe de grandeur :
- 1/2 « | 8"
Estimation de pression :
- CL D'ASME, 150, 300
Température ambiante :
- -20 °C | °C 185
Le robinet à tournant sphérique standard américain de flottement de Q41F-300LB a avancé le siège de valve, siège de valve conçu par expérience de plusieurs années de fabrication de robinet à tournant sphérique, pour assurer le cachetage de valve, bas coefficient de frottement, petit couple de fonctionnement, un grand choix de matériaux de siège de valve, un large éventail d'adaptation
| Pression | Taille | φD | L | φE | φB | φC | T | f | N-φh |
| 300LB | 1/2 » | 13 | 140 | 95 | 66,5 | 35 | 15 | 1,6 | 4-16 |
| 3/4" | 19 | 152 | 117 | 82,5 | 43 | 16 | 1,6 | 4-19 | |
| 1" | 25 | 165 | 124 | 89 | 51 | 18 | 1,6 | 4-19 | |
| 1 1/4" | 32 | 178 | 133 | 98,5 | 64 | 19 | 1,6 | 4-19 | |
| 1 1/2 » | 38 | 190 | 156 | 114,5 | 73 | 21 | 1,6 | 4-22 | |
| 2" | 51 | 216 | 165 | 127 | 92 | 23 | 1,6 | 8-19 | |
| 2 1/2 » | Contactez-nous pour plus de données | ||||||||
| 3" | |||||||||
| 4" | |||||||||
| 5" | |||||||||
| 6" | |||||||||
| 8" | |||||||||
Application
La structure du robinet à tournant sphérique de flottement flotte. Sous l'action de la pression moyenne, la boule peut produire d'un certain déplacement et presser contre la surface d'étanchéité à l'extrémité de débouché pour assurer le cachetage de l'extrémité de débouché.
Le robinet à tournant sphérique de flottement a une structure simple et le bon scellant la représentation, mais la charge de la boule soumise au milieu de fonctionnement est tout transmise à la bague d'étoupage de débouché, ainsi il est nécessaire de considérer si le matériel de bague d'étoupage peut résister à la charge de travail du milieu sphérique. Cette structure est très utilisée dans des robinets à tournant sphérique de pression moyenne et basse.
Force
1. La résistance liquide est petite. Quand la valve est entièrement ouverte, la section transversale du passage de boule, le passage de corps de valve et le tuyau de communication sont égaux, et la ligne est alignée en. Le milieu traverse le robinet à tournant sphérique, qui est équivalent à traverser un tuyau droit, et le fluide du robinet à tournant sphérique dans diverses valves. La résistance est la plus petite.
2. Fonctionnez rapidement, seulement le besoin de tourner la boule 90° tout en s'ouvrant et en se fermant, commode et rapide.
3. La structure est simple, le volume est petit, et le poids est lumière. En particulier, sa taille est beaucoup plus petite que la soupape à vanne et le robinet d'isolement.
4. La représentation de cachetage est meilleure. Les robinets à tournant sphérique utilisent généralement un joint mou et flexible.
Sélection modèle
plein robinet à tournant sphérique de flottement du port 2PC
| Standard | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 150LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) | |||
