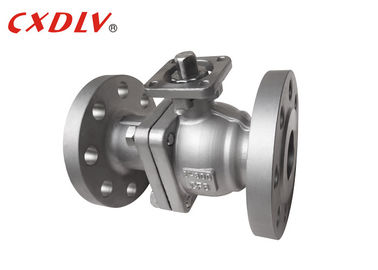

300LB a bridé robinet à tournant sphérique avec la protection ISO5211 pour le support direct de l'actionneur pneumatique
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q41F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/mon |
|
Détail Infomation |
|||
| Valve: | CF8 | billes: | CF8 |
|---|---|---|---|
| Matériau du siège: | ptfe | la norme: | Norme ANSI |
| Taille: | 1/2 " ~8" | Structure: | Plein port |
| Mettre en évidence: | vanne à bille en acier inoxydable,robinet à tournant sphérique d'extrémité de bride |
||
Description de produit
300LB a bridé robinet à tournant sphérique avec la protection ISO5211 pour le support direct de l'actionneur pneumatique
Caractéristiques
robinet à tournant sphérique 300LB
Normes applicables :
- Conception et fabrication : ASME B16.5, API608
- Connexion : ASME B16.5
- Essai ignifuge : API607 1993 4ème
- Essai et inspection : API598, API6D
Classe de grandeur :
- 1/2 « | 8"
Estimation de pression :
- CL D'ASME, 150, 300
Température ambiante :
- -20 °C | °C 185
Le robinet à tournant sphérique standard américain de flottement de Q41F-300LB a avancé le siège de valve, siège de valve conçu par expérience de plusieurs années de fabrication de robinet à tournant sphérique, pour assurer le cachetage de valve, bas coefficient de frottement, petit couple de fonctionnement, un grand choix de matériaux de siège de valve, un large éventail d'adaptation
| Pression | Taille | φD | L | φE | φB | φC | T | f | N-φh |
| 300LB | 1/2 » | 13 | 140 | 95 | 66,5 | 35 | 15 | 1,6 | 4-16 |
| 3/4" | 19 | 152 | 117 | 82,5 | 43 | 16 | 1,6 | 4-19 | |
| 1" | 25 | 165 | 124 | 89 | 51 | 18 | 1,6 | 4-19 | |
| 1 1/4" | 32 | 178 | 133 | 98,5 | 64 | 19 | 1,6 | 4-19 | |
| 1 1/2 » | 38 | 190 | 156 | 114,5 | 73 | 21 | 1,6 | 4-22 | |
| 2" | 51 | 216 | 165 | 127 | 92 | 23 | 1,6 | 8-19 | |
| 2 1/2 » | Contactez-nous pour plus de données | ||||||||
| 3" | |||||||||
| 4" | |||||||||
| 5" | |||||||||
| 6" | |||||||||
| 8" | |||||||||
Brièvement introduction
La structure du robinet à tournant sphérique de flottement flotte. Sous l'action de la pression moyenne, la boule peut produire d'un certain déplacement et presser contre la surface d'étanchéité à l'extrémité de débouché pour assurer le cachetage de l'extrémité de débouché.
Le robinet à tournant sphérique de flottement a une structure simple et le bon scellant la représentation, mais la charge de la boule soumise au milieu de fonctionnement est tout transmise à la bague d'étoupage de débouché, ainsi il est nécessaire de considérer si le matériel de bague d'étoupage peut résister à la charge de travail du milieu sphérique. Cette structure est très utilisée dans des robinets à tournant sphérique de pression moyenne et basse.
Force
1. Facile à utiliser, ouvrez-vous et fermez-vous rapidement, de grand ouvert à complètement tant que 90° tourné, facile à commander au-dessus de longues distances.
2. l'entretien est commode, le robinet à tournant sphérique est simple en structure, la bague d'étoupage est généralement en activité, et il est commode de démonter et remplacer.
13. Si entièrement ouvert ou entièrement fermé, la surface d'étanchéité de la boule et le siège de valve est isolé dans le milieu. Quand le milieu passe, il ne causera pas l'érosion de la surface d'étanchéité de la valve.
Sélection modèle
plein robinet à tournant sphérique de flottement du port 2PC
| Standard | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 150LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) | |||
