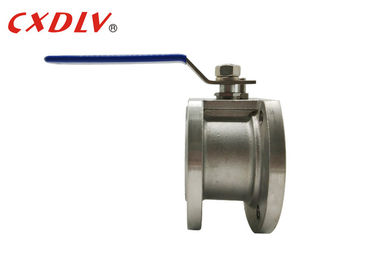

la gaufrette de la poignée 1pc a bridé pression de normale de robinet à tournant sphérique du robinet à tournant sphérique PTFE PPL Seat Italie
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q71F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/mon |
|
Détail Infomation |
|||
| Nom du produit: | Robinet à tournant sphérique 1pc | Matériel de VALVE: | Matériel de VALVE |
|---|---|---|---|
| Pression: | PN16 | OPÉRATION: | Poignée |
| Connexion: | gaufrette | modèle: | Q71F |
| Mettre en évidence: | vanne à bille en acier inoxydable,robinet à tournant sphérique d'extrémité de bride |
||
Description de produit
la gaufrette de la poignée 1pc a bridé pression de normale de robinet à tournant sphérique du robinet à tournant sphérique PTFE PPL Seat Italie
Caractéristiques générales
Robinet à tournant sphérique de l'Italie
Normes applicables :
- Conception et fabrication : GIGAOCTET/T12237/1989
- Connexion : JB/T79
- Essai ignifuge : GIGAOCTET/T13927 - 1992
Classe de grandeur :
- DN15 | DN200
Pression nominale :
- Contruction 1,6 | MPA 4,0
Limite de la température :
- °C 20 | °C 350
Le type robinets de gaufrette à tournant sphérique (ou le type mince superbe appelé robinets de la « Italie » à tournant sphérique) sont employés dans l'équipement de canalisation en état de PN1.0~2.5MPa, travaillant la température de 29~180℃ (la bague d'étoupage est RPTFE) ou 29~180℃ (la bague d'étoupage est polyphénylène de PPL), pour réaliser pour découper ou pour relier le milieu dans la canalisation. Le milieu applicable, tel que l'eau, vapeur, pétrole, acide nitrique, acide acétique, carbamide, ou milieu d'oxidizability peut être appliqué sujet au matériel de valve de différence adopté.
| Unité : millimètre | |||||
| Pression | Taille | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Application
Le robinet à tournant sphérique de gaufrette peut être très utilisé en pétrole, produit chimique, métallurgie, centrale, industrie légère et autres champs automatiquement pour ajuster ou découper le pétrole, l'eau, le gaz et la pulpe ou le fluide fibreux.
Force
1. Soufflez la conception de tige de preuve
2. Pleine conception de port
3. ISO5211 dirigent le support de fixation
4. Norme de bride : Gigaoctet
5. Divers matériaux de cachetage et options d'acier au carbone
6. Structure de robinet à tournant sphérique de gaufrette simple, de petite taille, léger.
Sélection modèle
Robinet à tournant sphérique de gaufrette
| Modelez l'aucun | Pression d'utilisation /Mpa |
La température applicable /℃ |
Milieu applicable |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Milieu corrosif de oxydation | |
| Q71F-25Ti | 2,5 | Milieu corrosif de oxydation |
