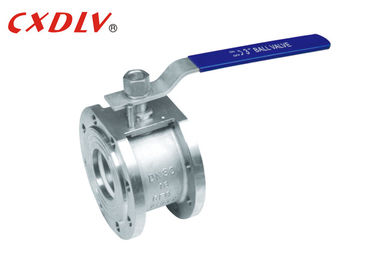

Robinet à tournant sphérique à haute pression de flottement de gaufrette de la poignée PN25 PTFE PPL Seat
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q71F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/mon |
|
Détail Infomation |
|||
| Nom du produit: | Robinet à tournant sphérique 1pc | Matériel de VALVE: | Matériel de VALVE |
|---|---|---|---|
| Pression: | PN16 | OPÉRATION: | Poignée |
| Connexion: | gaufrette | modèle: | Q71F |
| Mettre en évidence: | robinet à tournant sphérique de cf8m,vanne à bille en acier inoxydable |
||
Description de produit
Robinet à tournant sphérique à haute pression de flottement de gaufrette de la poignée PN25 PTFE PPL Seat
Caractéristiques générales
Robinet à tournant sphérique de l'Italie
Normes applicables :
- Conception et fabrication : GIGAOCTET/T12237/1989
- Connexion : JB/T79
- Essai ignifuge : GIGAOCTET/T13927 - 1992
Classe de grandeur :
- DN15 | DN200
Pression nominale :
- Contruction 1,6 | MPA 4,0
Limite de la température :
- °C 20 | °C 350
Flottement
Plein port
Entrée d'extrémité
Le type robinets de gaufrette à tournant sphérique (ou le type mince superbe appelé robinets de la « Italie » à tournant sphérique) sont employés dans l'équipement de canalisation en état de PN1.0~2.5MPa, travaillant la température de 29~180℃ (la bague d'étoupage est RPTFE) ou 29~180℃ (la bague d'étoupage est polyphénylène de PPL), pour réaliser pour découper ou pour relier le milieu dans la canalisation. Le milieu applicable, tel que l'eau, vapeur, pétrole, acide nitrique, acide acétique, carbamide, ou milieu d'oxidizability peut être appliqué sujet au matériel de valve de différence adopté.
| Unité : millimètre | |||||
| Pression | Taille | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Application
Le robinet à tournant sphérique de gaufrette peut être très utilisé en pétrole, produit chimique, métallurgie, centrale, industrie légère et autres champs automatiquement pour ajuster ou découper le pétrole, l'eau, le gaz et la pulpe ou le fluide fibreux.
Force
1. comparé aux robinets à tournant sphérique normaux, le type mince superbe robinets à tournant sphérique a l'avantage de la longueur courte de structure, dans le poids léger, plus facile pour l'installation, et le matériel etc. d'économies, et avec l'excellente représentation d'isolation thermique.
2. Nous employons la structure flexible de cachetage pour que l'anneau de siège réalise les résultats de la représentation fiable élevée de cachetage et facilement pour opération ouverte/étroite, et une structure protectrice résistante au feu spéciale est placée dans la valve pour maintenir l'opération de valves et la représentation élevée de cachetage non affectées dans l'état d'un risque d'incendie d'accidents.
3. la structure antistatique peut être placée sujet à la demande du client. Nous avons placé un 90o plat de repérage ouvert/étroit avec le trou, client pouvons fermer à clef l'emplacement selon l'état réel pour éviter la mis-opération.
Sélection modèle
Robinet à tournant sphérique de gaufrette
| Modelez l'aucun | Pression d'utilisation /Mpa |
La température applicable /℃ |
Milieu applicable |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Milieu corrosif de oxydation | |
| Q71F-25Ti | 2,5 | Milieu corrosif de oxydation |
