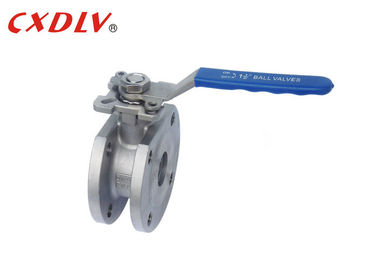

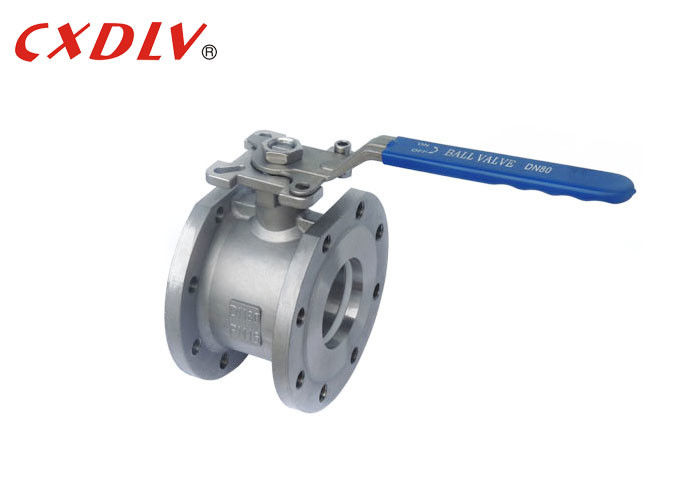

Haute gaufrette de la plate-forme CF8 SS304 DN50 Italie robinet à tournant sphérique de 1 morceau conduisant par des déclencheurs
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q71F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/mon |
|
Détail Infomation |
|||
| Corps de valve: | CF8 | matériel de boule: | CF8, CF8M |
|---|---|---|---|
| Matériau du siège: | ptfe | Connexion: | gaufrette |
| Taille: | DN15 | DN200 | modèle: | Q71F |
| Mettre en évidence: | robinet à tournant sphérique de cf8m,robinet à tournant sphérique d'extrémité de bride |
||
Description de produit
Haute gaufrette de la plate-forme CF8 SS304 DN50 Italie robinet à tournant sphérique de 1 morceau conduisant par des déclencheurs
Caractéristiques du produit
robinet à tournant sphérique de la gaufrette 1PC
Normes applicables :
- Conception et fabrication : GIGAOCTET/T12237/1989
- Connexion : JB/T79
- Essai ignifuge : GIGAOCTET/T13927 - 1992
Classe de grandeur :
- DN15 | DN200
Pression nominale :
- 1,6 | MPA 4,0
Température ambiante :
- - °C 20 | °C 350
Comparé aux robinets à tournant sphérique ordinaires, les robinets à tournant sphérique de gaufrette de Q71F ont les avantages de la longueur structurelle courte, poids léger, installation commode. Le siège de valve adopte une structure molle de cachetage, qui est fiable dans le cachetage et facile à s'ouvrir et se fermer. Il est équipé d'une structure réfractaire qui est fiable et a le bon scellage en cas d'un feu.
| Taille | φd | φR | φC | φD | R | T | L | |
| 15 | 1/2 » | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
| 20 | 3/4" | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
| 25 | 1" | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
| 32 | 1 1/4" | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
| 40 | 1 1/2 » | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
| 50 | 2" | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
| 65 | 2 1/2 » | 63,5 | 120 | 145 | 180 | 3 | 18 | 95 |
| 80 | 3" | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
| 100 | 4" | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
| 125 | ] 5" | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
| 150 | 6" | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
Application
Le robinet à tournant sphérique convient à PN1.0~2.5MPa, travaillant la température 29~180°C (le siège est PTFE renforcé) ou 29~300°C (le siège est le PPL) sur de diverses canalisations, il est employé pour découper ou relier le milieu dans la canalisation. Différents matériaux peuvent être employés pour l'eau, la vapeur, le pétrole, l'acide nitrique, l'acide acétique, le milieu de oxydation, l'urée et d'autres médias.
Force
1. La conception unique de l'excentrique fait la transmission sans friction entre les surfaces d'étanchéité, qui prolonge la durée de vie de la valve.
2. Élastique le siège produit par couple.
3. La conception ingénieuse de cale fait la valve avoir une fonction automatique plus serrée et plus serrée de cachetage, avec la fuite compensatoire et nulle entre les surfaces d'étanchéité.
4. Petite taille, poids léger, léger et facile à installer.
5. Des dispositifs pneumatiques et électriques peuvent être configurés selon des besoins des utilisateurs de répondre aux besoins du contrôle à télécommande et de programme.
6. Le matériau du siège de rechange peut être appliqué à un grand choix de médias.
Sélection modèle
Robinet à tournant sphérique de gaufrette
| Modelez l'aucun | Pression d'utilisation /Mpa |
La température applicable /℃ |
Milieu applicable |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Milieu corrosif de oxydation | |
| Q71F-25Ti | 2,5 | Milieu corrosif de oxydation |
