Détails sur le produit:
Conditions de paiement et expédition:
|
| Valve: | CF8 | billes: | CF8 |
|---|---|---|---|
| Matériau du siège: | ptfe | la norme: | Norme ANSI |
| Taille: | 1/2 " ~8" | Structure: | Plein port |
| Surligner: | robinet à tournant sphérique de cf8m,robinet à tournant sphérique d'extrémité de bride |
||

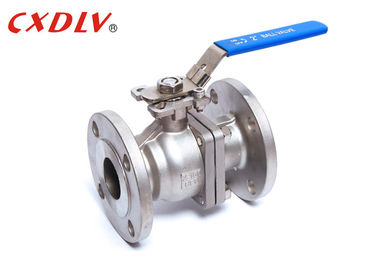

La pression normale a bridé plate-forme élevée du levier 150LB DN50 de poignée de robinet à tournant sphérique
Caractéristiques
robinet à tournant sphérique 150LB
Normes applicables :
- Conception et fabrication : GB12237-89
- Connexion : JB/T79
- Essai ignifuge : API607 1993 4ème
- Essai et inspection : GB/T13927-1992
Classe de grandeur :
- 1/2 " ~8"
Estimation de pression :
- CL D'ASME, 150, 300
Température ambiante :
- -20°C~185°C
* classe 150LB robinet à tournant sphérique de port de bride d'acier inoxydable de 2 morceaux plein
Les robinets à tournant sphérique à flasque ont un type de connexion différent que les autres robinets à tournant sphérique que nous portons. A signifié pour être joint à une autre connexion à flasque, les valves tiennent compte d'un nettoyage et d'un remplacement plus faciles.
| Pression | Taille | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P |
| Class150 | 1/2 » | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
| 1 1/2 » | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
| 2 1/2 » | Plus de caractéristiques, nous contactent librement | |||||||||||||
| 3" | ||||||||||||||
| 4" | ||||||||||||||
| 5" | ||||||||||||||
| 6" | ||||||||||||||
| 8" | ||||||||||||||
Brièvement introduction
La structure du robinet à tournant sphérique de flottement flotte. Sous l'action de la pression moyenne, la boule peut produire d'un certain déplacement et presser contre la surface d'étanchéité à l'extrémité de débouché pour assurer le cachetage de l'extrémité de débouché.
Le robinet à tournant sphérique de flottement a une structure simple et le bon scellant la représentation, mais la charge de la boule soumise au milieu de fonctionnement est tout transmise à la bague d'étoupage de débouché, ainsi il est nécessaire de considérer si le matériel de bague d'étoupage peut résister à la charge de travail du milieu sphérique. Cette structure est très utilisée dans des robinets à tournant sphérique de pression moyenne et basse.
Force
1. Facile à utiliser, ouvrez-vous et fermez-vous rapidement, de grand ouvert à complètement tant que 90° tourné, facile à commander au-dessus de longues distances.
2. l'entretien est commode, le robinet à tournant sphérique est simple en structure, la bague d'étoupage est généralement en activité, et il est commode de démonter et remplacer.
13. Si entièrement ouvert ou entièrement fermé, la surface d'étanchéité de la boule et le siège de valve est isolé dans le milieu. Quand le milieu passe, il ne causera pas l'érosion de la surface d'étanchéité de la valve.
Sélection modèle
plein robinet à tournant sphérique de flottement du port 2PC
| Standard | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) | |||
