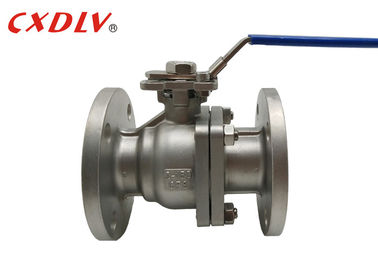

Classez l'acier inoxydable de 150LB CF8 a bridé robinet à tournant sphérique 2 pouces fonctionnant par la poignée
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q41F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/mon |
|
Détail Infomation |
|||
| Valve: | CF8 | billes: | CF8 |
|---|---|---|---|
| Matériau du siège: | ptfe | la norme: | Norme ANSI |
| Taille: | 1/2 " ~8" | Structure: | Plein port |
| Mettre en évidence: | robinet à tournant sphérique de cf8m,robinet à tournant sphérique d'extrémité de bride |
||
Description de produit
Classez l'acier inoxydable de 150LB CF8 a bridé robinet à tournant sphérique 2 pouces fonctionnant par la poignée
Caractéristiques
Robinet à tournant sphérique de moulage de flottement
Normes applicables :
- Conception et fabrication : GB12237-89
- Connexion : JB/T79
- Essai ignifuge : API607 1993 4ème
- Essai et inspection : GB/T13927-1992
Classe de grandeur :
- 1/2 " ~8"
Estimation de pression :
- CL D'ASME, 150, 300
Température ambiante :
- -20°C~185°C
* classe 150LB robinet à tournant sphérique de port de bride d'acier inoxydable de 2 morceaux plein
Les robinets à tournant sphérique à flasque ont un type de connexion différent que les autres robinets à tournant sphérique que nous portons. A signifié pour être joint à une autre connexion à flasque, valves du Th e tiennent compte d'un nettoyage et d'un remplacement plus faciles.
| Pression | Taille | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P |
| Class150 | 1/2 » | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
| 1 1/2 » | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
| 2 1/2 » | Plus de caractéristiques, nous contactent librement | |||||||||||||
| 3" | ||||||||||||||
| 4" | ||||||||||||||
| 5" | ||||||||||||||
| 6" | ||||||||||||||
| 8" | ||||||||||||||
Brièvement introduction
La structure du robinet à tournant sphérique de flottement flotte. Sous l'action de la pression moyenne, la boule peut produire d'un certain déplacement et presser contre la surface d'étanchéité à l'extrémité de débouché pour assurer le cachetage de l'extrémité de débouché.
Le robinet à tournant sphérique de flottement a une structure simple et le bon scellant la représentation, mais la charge de la boule soumise au milieu de fonctionnement est tout transmise à la bague d'étoupage de débouché, ainsi il est nécessaire de considérer si le matériel de bague d'étoupage peut résister à la charge de travail du milieu sphérique. Cette structure est très utilisée dans des robinets à tournant sphérique de pression moyenne et basse.
La force du robinet à tournant sphérique
1. La résistance liquide est petite, et le robinet à tournant sphérique au calibre est presque sans la résistance d'écoulement.
2. Structure simple, petite taille et poids léger.
3. Il a deux visages de scellage, et le matériel de surface d'étanchéité du robinet à tournant sphérique est très utilisé dans divers plastiques, et a bon scellant la représentation et peut réaliser le cachetage complet. Il a également été très utilisé dans des systèmes de vide.
Sélection modèle
plein robinet à tournant sphérique de flottement du port 2PC
| Standard | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) | |||
