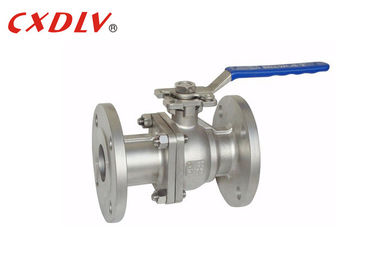

Extrémités en deux pièces de bride de double de robinet à tournant sphérique port à haute pression électrique de déclencheur de plein
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q41F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/mon |
|
Détail Infomation |
|||
| Matériel de VALVE: | CF8 | Matériau du siège: | ptfe |
|---|---|---|---|
| Pression: | PN40 | Taille: | DN15~DN200 |
| Certificat: | CE | la norme: | GO |
| Mettre en évidence: | robinet à tournant sphérique de cf8m,robinet à tournant sphérique d'extrémité de bride |
||
Description de produit
Extrémités en deux pièces de bride de double de robinet à tournant sphérique port à haute pression électrique de déclencheur de plein
Caractéristiques
Haut robinet à tournant sphérique de plate-forme
Normes applicables :
- Conception et fabrication : GB12237-89
- Connexion : JB/T79
- Essai ignifuge : API607 1993 4ème
- Essai et inspection : GB/T13927-1992
Classe de grandeur :
- DN15~DN200
Estimation de pression :
- GIGAOCTET PN16 PN25 PN40
Température ambiante :
- -20°C~185°C
Le robinet à tournant sphérique, l'ouverture et le membre fermant (sphère) est conduit par la tige de valve et tourne autour de l'axe du robinet à tournant sphérique. Il peut également être employé pour le règlement et le contrôle liquides. Le robinet à tournant sphérique de multi-manière non seulement peut avec souplesse commander le confluent, la division, et la commutation de sens d'écoulement du milieu, mais également peut fermer n'importe quel canal et relier les deux autres canaux.
| PN (MPA) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Contactez-nous librement | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Application
Les robinets à tournant sphérique sont très utilisés dans le raffinage de pétrole, les canalisations de fond, le produit chimique, le papier, la garde pharmaceutique, de l'eau, le courant électrique, le municipal, l'acier et d'autres industries.
Avantage
1. petite résistance liquide : le robinet à tournant sphérique pneumatique est le plus petit de la résistance liquide de toute la classification de valve, même le robinet à tournant sphérique pneumatique réduit de diamètre, sa résistance liquide est tout à fait petit.
2. Le joint de tige est fiable : Puisque la tige de valve seulement tourne et ne se déplace pas en haut et en bas, il n'est pas facile casser le joint d'étanchéité de la tige de valve, et les augmentations de capacité de scellage avec l'augmentation de la pression moyenne.
3. La représentation de cachetage du siège de valve est bonne : il est facile sceller la bague d'étoupage faite de matériel élastique tel que PTFE, et la capacité de cachetage de valve du robinet à tournant sphérique pneumatique augmente avec l'augmentation de la pression moyenne.
Sélection modèle
Robinet à tournant sphérique à haute pression
| Standard | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 150LB/300LB | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) | |||
