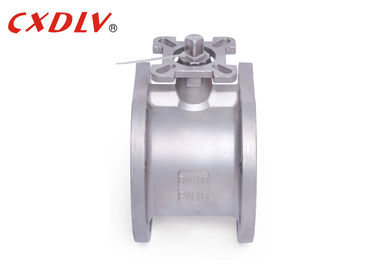

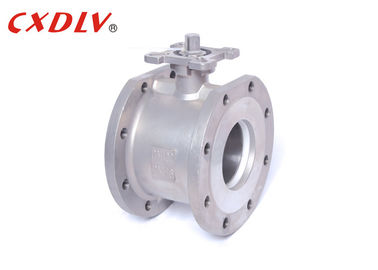

Gaufrette de Q71F valve inoxydable de modèle de l'Italie d'acier au carbone de robinet de bille d'acier de 3 pouces
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q71F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/mon |
|
Détail Infomation |
|||
| Matériau du corps: | SS304 SS316 | matériel de boule: | CF8, CF8M |
|---|---|---|---|
| Matériau du siège: | ptfe | Structure: | Robinet à tournant sphérique Wafer |
| Taille: | DN15 | DN200 | modèle: | Q71F |
| Mettre en évidence: | robinet à tournant sphérique de cf8m,robinet de bille d'acier inoxydable |
||
Description de produit
Gaufrette de Q71F valve inoxydable de modèle de l'Italie d'acier au carbone de robinet de bille d'acier de 3 pouces
Caractéristiques du produit
robinet à tournant sphérique de la gaufrette 1PC
Normes applicables :
- Conception et fabrication : GIGAOCTET/T12237/1989
- Connexion : JB/T79
- Essai ignifuge : GIGAOCTET/T13927 - 1992
Classe de grandeur :
- DN15 | DN200
Pression nominale :
- 1,6 | MPA 4,0
Température ambiante :
- - °C 20 | °C 350
Le robinet à tournant sphérique de gaufrette avec la structure simple, la petite taille et le poids léger, plus, se compose seulement de quelques pièces. D'ailleurs, il peut être rapidement actionné de 90° tournant, et l'article est avec de bonnes caractéristiques de commande fluide. Quand le robinet à tournant sphérique est en position d'ouverture entièrement, l'épaisseur du plat de valve est la seule résistance quand le milieu traverse le corps de valve, ainsi la chute de pression produite par la valve est petite.
| Taille | φd | φR | φC | φD | R | T | L | |
| 15 | 1/2 » | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
| 20 | 3/4" | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
| 25 | 1" | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
| 32 | 1 1/4" | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
| 40 | 1 1/2 » | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
| 50 | 2" | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
| 65 | 2 1/2 » | 63,5 | 120 | 145 | 180 | 3 | 18 | 95 |
| 80 | 3" | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
| 100 | 4" | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
| 125 | ] 5" | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
| 150 | 6" | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
Application
Le robinet à tournant sphérique de gaufrette est très utilisé dans : le produit chimique, le produit pétrochimique, la fonte, pharmaceutique, nourriture et d'autres industries en SO2, vapeur, air, gaz, ammoniaque, gaz de CO2, huile, l'eau, saumure, lessive, eau de mer, acide nitrique, acide chlorhydrique, acide sulfurique, acide phosphorique le milieu est employé comme dispositif de réglementation et d'interruption sur la canalisation.
Force de robinet à tournant sphérique
1. La conception unique de l'excentrique fait la transmission sans friction entre les surfaces d'étanchéité, qui prolonge la durée de vie de la valve.
2. Élastique le siège produit par couple.
3. La conception ingénieuse de cale fait la valve avoir une fonction automatique plus serrée et plus serrée de cachetage, avec la fuite compensatoire et nulle entre les surfaces d'étanchéité.
4. Petite taille, poids léger, léger et facile à installer.
5. Des dispositifs pneumatiques et électriques peuvent être configurés selon des besoins des utilisateurs de répondre aux besoins du contrôle à télécommande et de programme.
6. Le matériau du siège de rechange peut être appliqué à un grand choix de médias.
Sélection modèle
Robinet à tournant sphérique de gaufrette
| Modelez l'aucun | Pression d'utilisation /Mpa |
La température applicable /℃ |
Milieu applicable |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Milieu corrosif de oxydation | |
| Q71F-25Ti | 2,5 | Milieu corrosif de oxydation |
