Détails sur le produit:
Conditions de paiement et expédition:
|
Organe: | En acier inoxydable | billes: | CF8, CF8M |
---|---|---|---|
Matériau du siège: | ptfe | la norme: | GIGAOCTET, NORME ANSI, JIS, DIN |
Taille: | 1/2 " ~8" | Pression: | normale |
Surligner: | robinet à tournant sphérique de cf8m,vanne à bille en acier inoxydable |

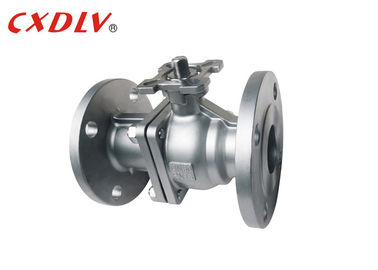

Le double DIN a bridé protection du robinet à tournant sphérique ISO5211 avec la poignée ou le déclencheur
Caractéristiques
Robinet à tournant sphérique moulé par DIN de flottement
Normes applicables :
- Conception et fabrication : DIN 3357/1,2EN12516-1
- Connexion : DIN2542~DIN2545, En1092
- Essai ignifuge : API607 1993 4ème
- Essai et inspection : DIN3230/3, En12266
Classe de grandeur :
- 1/2 " ~8"
Estimation de pression :
- DIN PN10 PN16 PN25 PN40
Température ambiante :
- -20°C~185°C
PN (MPA) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1,6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | NON | 11 | NON | 102 | |
125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | NON | 125 | NON | |
150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | NON | 125 | 140 | |
200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | NON | 125 | 140 |
Application
* l'étendue des applications large, de petit à quelques millimètres de diamètre, de grands mètres, de vide poussé à la haute pression peut être appliquée.
* les robinets à tournant sphérique ont été très utilisés en pétrole, produit chimique, production d'électricité, papier, énergie atomique, aviation, fusée et d'autres départements, aussi bien que vies de People's Daily.
Avantage
1. La résistance liquide, le coefficient de résistance de tuyau avec la même longueur sont égale.
2. structure simple, petite taille, légère.
3. le plastique très utilisé matériel étroit et fiable de surface d'étanchéité de valve, cachetage, et a été très utilisé dans le système de vide.
4. facile à utiliser, s'ouvrant et se fermant rapidement, à partir entièrement d'ouvert entièrement de fermé tant que la rotation 90°, pour faciliter à télécommande.
5. l'entretien facile, robinet à tournant sphérique simple, joints sont généralement des activités, le remplacement de retrait est plus commode.
6. Dans entièrement l'ouvert ou entièrement fermé, la surface d'étanchéité et la boule et le siège diélectriques d'isolement, par les médias, ne causeront pas l'érosion de la surface d'étanchéité de valve.
Sélection modèle
Plein robinet à tournant sphérique de flottement de port DIN 2PC
Standard | Norme ANSI | Gigaoctet | JIS | DIN |
Pression | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) |
