Valve à bille à flèche durable pour différents supports et températures
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q41F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/Mon |
|
Détail Infomation |
|||
| Matériel: | Acier au carbone | Siège: | PTFE |
|---|---|---|---|
| Connexion: | double bride | La structure: | Boule de flottement |
| Pression: | 150LB | Technologie de traitement: | Le casting |
Description de produit

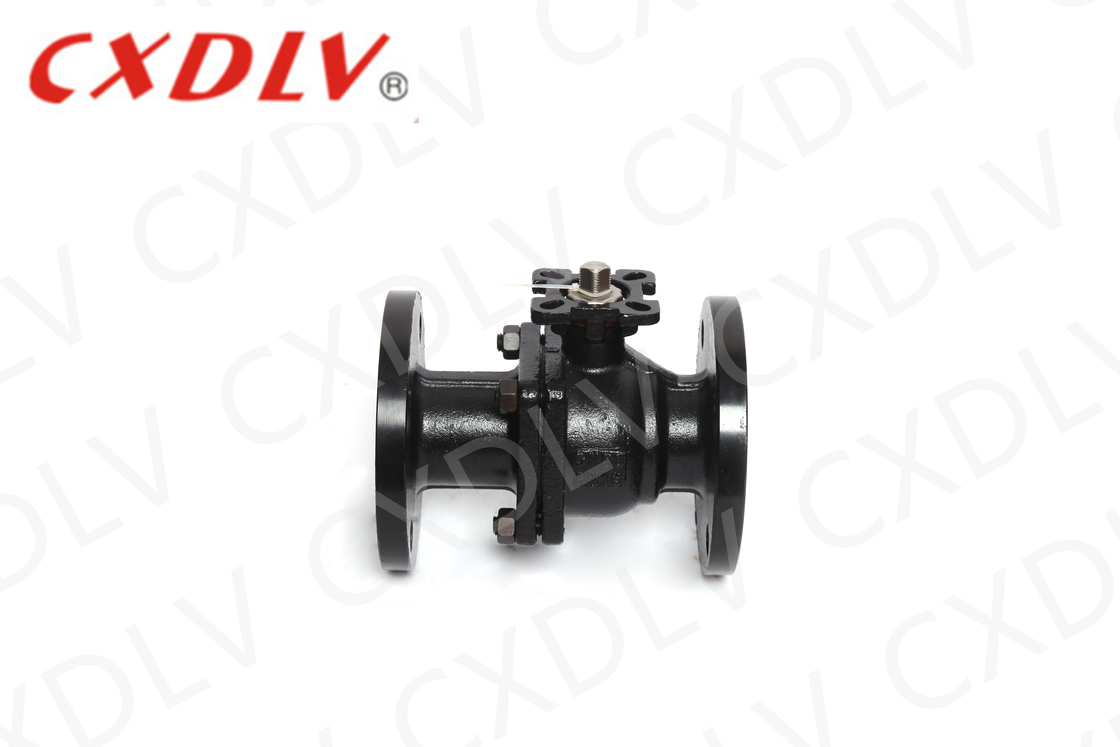

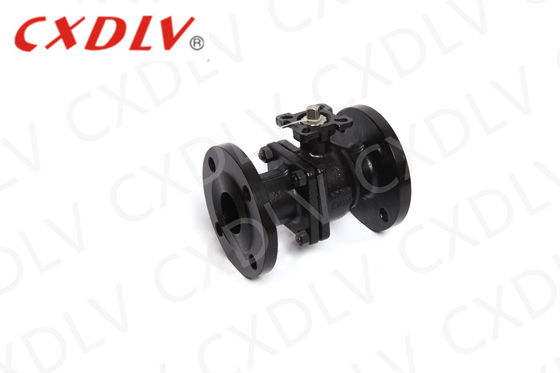

2PC WCB soupape à bille flottante en acier au carbone DN15 - DN200 PN16 soupape à bride
Les spécifications
Valve à billes de coulée
Normes applicables:
- Conception et fabrication: ASME B16.5- Je ne sais pas.
- Connexion avec ASMEB16.5
- Essai de résistance au feu: API607 4e 1993
- Épreuve et inspection: API 598, API 6D
Plage de taille:
- 1/2" ~ 8" DN15 ~ DN200
Préférence de pression:
- ANSI 150LB 300LB PN16/25/40
Plage de température:
- 20 °C à 185 °C
| Jusqu' à: mm | ||||||||
| Pression | Taille | φD | L | φE | φB | φC | T | f |
| Classe 150 | Une demi-pouce. | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1 pouce | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| Un pouce et demi | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
| Deux pouces et demi. | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
| 3 pouces | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
| 4 pouces | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
| 5 pouces | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
| 6 pouces | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
| 8 pouces | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 | |
Application du projet
* Un large éventail d'applications, de petits à quelques millimètres de diamètre, de grands mètres, du vide à haute pression peut être appliqué.
* Les soupapes à bille ont été largement utilisées dans les secteurs du pétrole, de la chimie, de la production d'électricité, du papier, de l'énergie atomique, de l'aviation, des fusées et autres, ainsi que dans la vie quotidienne des personnes.
Avantages de la soupape à bille
1. broche carrée pour une meilleure résistance et plus de contact de surface pour le levier à main
2. zones humides entièrement usinées et polies
3Fonctionnalités de sécurité incendie et antistatique en option
4. Boule de miroir finie pour éteindre étroitement et réduire le couple de fonctionnement
5- Un levier plus robuste et plus convivial
Sélection du modèle
Ventilateur à bille flottante à port complet DIN 2PC
| La norme | ANSI | Résultats | JIS | DIN |
| Pression | 150LB 300LB | Le nombre d'unités utilisées est déterminé en fonction de l'indicateur. | 10K/20K | Le nombre d'unités utilisées est déterminé en fonction de l'indicateur. |
| Matériel | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle de plateforme haute 2) Modèle de poignée | |||
